W poprzednim „finałowym” wpisie nakreśliłem założenia jakimi kierowałem się przy doborze elementów do rozdzielnicy, omówiłem każdy z tych elementów i przedstawiłem sposób podłączenia krok po kroku na schematach i rysunkach.

Tym razem zakasałem rękawy i przeniosłem naszkicowane elementy z elektronicznej kartki na jak najbardziej namacalną rzeczywistość.
Zanim się rozpiszę, na dzień dobry film powitalny 🙂 .

Artykuł jest podzielony na 4 części:

  1. Narzędzia, przewody oraz przygotowanie szyny DIN wraz z modułami.
  2. Przygotowanie przewodów w rozdzielnicy.
  3. Połączenie zabezpieczeń modułowych z przygotowaną rozdzielnicą.
  4. Testy i wykończenia.

Na początku rozdziału umieszczony jest film, w którym każda kwestia jest szczegółowo wyjaśniona. Każdy klip trwa 9-12 minut, zatem, żeby przerobić całość musisz poświęcić ok. 45 minut swojego czasu. Ze względu na – momentami – dużą liczbę szczegółów, zalecam oglądać filmy w trybie pełnoekranowym.
Jeśli nie masz na to czasu, w każdym rozdziale artykułu, w telegraficznym skrócie opiszę i zaprezentuję na zdjęciach kolejne etapy wykonywanych czynności.
Montaż modułów i okablowanie rozdzielnicy trwa oczywiście dłużej niż ww. czas. Klipy są zmontowane w taki sposób, że czynności powtarzające się, są albo wykonywane poza kadrem, albo pokazane są z kilkukrotnym przyspieszeniem.

DSC_1161

Stanowisko testowe składa się z rozdzielnicy i 5 obwodów z czego dwa z nich zakończone są gniazdkami lub wyłącznikami światła. Postanowiłem pozostać konsekwentny wobec całego cyklu i zamontowałem wykorzystywaną w poprzednich odcinkach rozdzielnicę podtynkową. Normalnie do montażu na licu ściany wykorzystujemy oczywiście rozdzielnice natynkowe.
Podobnie rzecz ma się z przewodami, które przyczepione są do ściany zgodnie ze standardem podtynkowym (natynkowo kładziemy w korytkach).

Temat ten należy do zbioru artykułów o podstawach elektryki, jednak niektóre pojęcia używane w tym artykule mogą być dla Ciebie nieznane. W celu uzupełnienia wiedzy, zajrzyj do wcześniejszych artykułów znajdujących się w Akademii Elektryka.

Narzędzia, przewody i szyna DIN

DSC_1086

Komplet narzędzi ręcznych do wykonania operacji „obszycia” rozdzielnicy, przedstawia powyższy rysunek (od lewej):

  • Ściągacz izolacji
  • Zaciskarka końcówek tulejkowych
  • Śrubokręt krzyżakowy (ze dwa rozmiary)
  • Szczypce boczne
  • Kombinerki
  • Próbnik napięcia
  • Śrubokręt płaski

Oprócz nich, posłużę się jeszcze szlifierką kątową, do przycięcia izolowanej szyny zbiorczej.

DSC_1166  DSC_1077

Do wykonania połączeń w rozdzielnicy wykorzystam przewody typu linka o przekroju 4mm²:

  • niebieski – przewód neutralny
  • żółto-zielony – przewód ochronny
  • czarny i czerwony – przewody fazowe

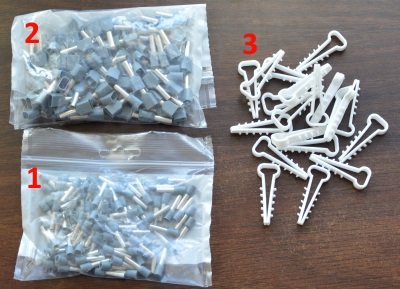

Nieodzowne będą również:

  1. Końcówki tulejkowe 4mm² pojedyncze
  2. Końcówki tulejkowe 4mm² podwójne
  3. Kołki do montażu przewodów.

Moduły_Wired

Dla przypomnienia, schemat!

DSC_1228

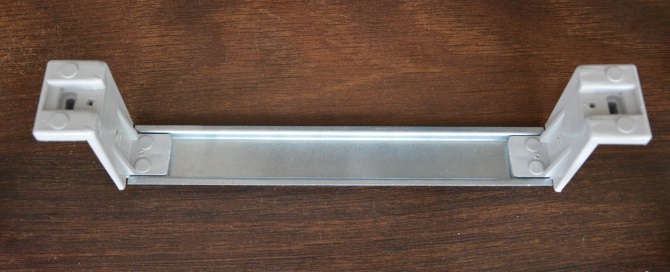

Na dzień dobry zdejmujemy szynę DIN z rozdzielnicy.

DSC_1168

I układamy moduły zabezpieczające zgodnie ze schematem.

DSC_1473

Przystępujemy do wykonywania połączeń. Zaczynamy od przewodów fazowych przekazujących napięcie od rozłącznika izolacyjnego (gdy jest „podniesiony”) do ogranicznika przepięć i wyłącznika różnicowo-prądowego.
Dodatkowo wykonujemy połączenie pomiędzy zaciskiem wtórnym rozłącznika, a zaciskiem X2 wskaźnika napięcia. Dzięki temu w przypadku pojawienia się napięcia na górnym zacisku rozłącznika, dioda nr 2 wskaźnika (zielona) zaświeci się.

DSC_1468

Kolejne połączenia to połączenie wskaźnika napięcia z obwodem „wtórnym” wyłącznika różnicowo-prądowego oraz połączenie „różnicówki” z dedykowaną listwą przewodów neutralnych do której – w tym przypadku – będą podpięte przewody neutralne wszystkich 5 obwodów.

Przygotowanie izolowanej szyny zbiorczej

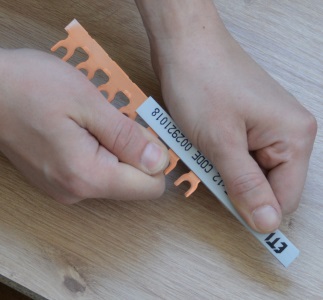

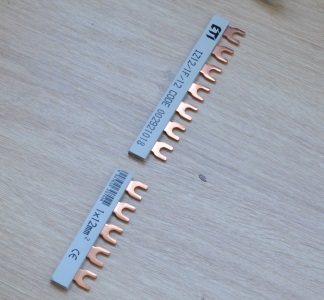

DSC_1056   DSC_1058

Izolowana szyna zbiorcza standardowo ma długość 12 modułów. My potrzebujemy tylko 7, zatem trzeba wykonać cięcie (ja tą czynność wykonałem szlifierką kątową).
Kolejny krok to wycięcie jednego ząbka z szyny zbiorczej. Gdybyśmy zamontowali taką szynę zbiorczą w zaciskach wyłącznika różnicowo-prądowego i wyłączników nadprądowych, to w tym pierwszym wykonalibyśmy zwarcie przewodu fazowego z przewodem neutralnym.

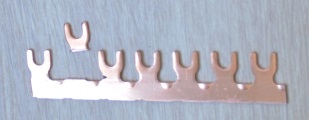

DSC_1060   DSC_1062

Po odcięciu ząbka, nakładamy ponownie izolację.
Istnieją co najmniej dwa sposoby, żeby ominąć wycinanie ząbka. Czy wiesz jakie? 🙂

Powrót do szyny DIN

DSC_1235

Izolowaną szynę zbiorczą montujemy powyżej regularnych zacisków do których doprowadzone są przewody.

DSC_1237

Wygląda to tak, prawda że ładnie? 🙂
Przypominam, że szyna zbiorcza nie posiada drugiego ząbka, zatem w wyłączniku różnicowo-prądowym przewód fazowy z przewodem neutralnym nie są ze sobą połączone.

DSC_1467

Widok z góry wykonanych połączeń.

DSC_1238

Przed zamontowaniem szyny w rozdzielnicy, przygotowałem jeszcze jeden przewód, który połączy zacisk X1 wskaźnika napięcia z zaciskiem pierwotnym (do którego zostanie doprowadzony przewód zasilający) rozłącznika izolacyjnego.

DSC_1476

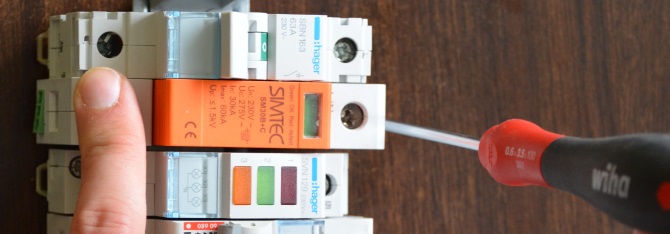

Sprawdzamy ostatni raz czy moduły dobrze „siedzą” na szynie DIN i ewentualnie poprawiamy zacisk.

Przygotowanie przewodów w rozdzielnicy

Rozdzielnica_Basic_L

DSC_1246

Pora się przyjrzeć naszej rozdzielnicy. Doprowadzone jest do niej 6 przewodów:

  • zasilający 3x4mm² (pierwszy z lewej)
  • obwody gniazdek 3×2.5mm² – 4 szt. (środek)
  • obwód oświetlenia 3×1.5mm² (pierwszy z prawej)

Pierwsze co należy zrobić to ściągnąć z nich izolację zewnętrzną jak najbliżej miejsca w którym przewód wchodzi do skrzynki.

DSC_1250

Gdy to już mamy zrobione, podpinamy żyły przewodu zasilającego:

  • neutralny do listwy zaciskowej przewodów neutralny
  • ochronny do listwy zaciskowej przewodów ochronnych

DSC_1254

Przewody ochronne z obwodów również doprowadzamy i podpinamy do listwy zaciskowej przewodów ochronnych. Cała instalacja ochronna jest ze sobą spięta non-stop, nie ma w niej żadnych elementów pośredniczących.

W tym miejscu przygotowujemy również przewody fazowe, które po zamontowaniu szyny DIN będą podpięte do górnych zacisków wyłączników nadmiarowo-prądowych. Istotne jest tutaj, żeby nie pogubić się i wyprowadzić, a następnie podpiąć wybrane przewody do odpowiednich wyłączników.

Finalne połączenia

Rozdzielnica_ALL

Kompletne połączenia pokazane na schemacie i ich rzeczywiste odzwierciedlenie na zdjęciach poniżej.

DSC_1260

Po zamontowaniu wstępnie przygotowanych zabezpieczeń modułowych w rozdzielnicy, otrzymujemy taki oto obrazek. Żeby całość miało ręce i nogi, trzeba wykonać kilkanaście ostatnich połączeń.

DSC_1264

Kolejność jest tutaj dowolna, ja zacząłem od podpięcia przewodu zasilającego fazowego wraz z przewodem prowadzącym do wskaźnika napięcia, do zacisku dolnego rozłącznika izolacyjnego.

DSC_1268

Przyszła pora na:

  • Przygotowane wcześniej przewody fazowe obwodów. Każdy z nich do górnego zacisku odpowiedniego wyłącznika nadmiarowo-prądowego
  • Przewody neutralne obwodów, które wpinamy do zbiorczej listwy przewodów neutralnych należącej do wyłącznika różnicowo-prądowego.

DSC_1465

Nie może również zabraknąć połączenia:

  • Wyłącznika różnicowo-prądowego z listwą zaciskową przewodów neutralnych
  • Kontrolera faz z listwą przewodów neutralnych
  • Zacisku PE ogranicznika przepięć z listwą przewodów ochronnych

Testy i wykończenia

DSC_1462

Nie pozostaje nic innego jak podać napięcie na rozdzielnicę i rozpocząć testy. Napięcie w poszczególnych sekcjach rozdzielnicy jest sygnalizowane zaświeceniem się diod na wskaźniku napięcia.

DSC_1459

Stanowisko testowe gotowe do działania. Wszelkie testy wykonałem w materiale filmowym i nie będę ich tutaj dodatkowo opisywał. Jeśli jeszcze tego nie zrobiłeś, w wolnej chwili zachęcam do obejrzenia klipu 🙂 .

DSC_1304

Po zakończeniu testów wystarczy nałożyć front rozdzielnicy, przykleić oznaczenia informujące o przeznaczeniu danych zabezpieczeń i gotowe 🙂 .

DSC_1454

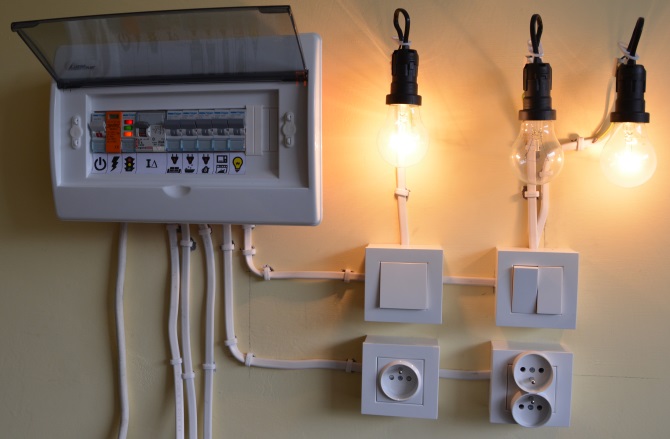

Jeszcze rzut oka na kompletną rozdzielnicę z zapaloną lampką nocną 😉 .

Podsumowanie

I oto finalny finał przeszedł do historii.
Cieszę się, że uczestniczyłeś (uczestniczyłaś) razem ze mną w tej przygodzie.

Pragnę tutaj przypomnieć, że powyższa prezentacja nie ma uniwersalnego charakteru. Każdy przypadek, mieszkanie, dom, to bardzo często zupełnie inna historia, inny układ sieci, inne potrzeby, liczba obwodów, zabezpieczeń.
Mimo tego – jak widzisz – nie jest to technologia kosmiczna i mam wielką nadzieję, że cykl „Domowa rozdzielnica w małym palcu” będzie dla Ciebie solidnym wstępem do opanowania zasad funkcjonowania rozdzielnicy w każdym domu.
