W tym artykule powracam na łono bardzo niskiego napięcia. W części pierwszej opisałem i zaprezentowałem sposób podpięcia standardowej skrętki ethernetowej do gniazdka z samozaciskaczem.
Nie zawsze jest jednak tak łatwo. Może się okazać, że w gniazdku, które zakupiłeś nie ma zaciskacza i trzeba będzie coś z tym zrobić. Nie ma problemu, nie takie rzeczy się ze szwagrem… robiło. 🙂 Sposoby na poradzenie sobie z brakiem samozaciskacza są różne, ale pokażę ten najbardziej prawidłowy, czyli użyję tzw. noża/zaciskacza do standardru krone.

W drugiej części artykułu pokażę w jaki sposób zacisnąć przy użyciu ethernetowej zaciskarki końcówkę (wtyk) typu RJ-45.

Obydwie czynności pokażę zarówno w formie zdjęciowo-opisowej jak i w formie filmu.

Nóż / zaciskacz krone

Zaciskacz do standardu krone jest bardzo przydatnym elementem przy zaciskaniu przewodów w gniazdkach ethernetowych.
Teoretycznie można sobie poradzić bez niego. Wystarczy bardzo płaski, mały śrubokręcik + szczypce i powinno się udać, choć istnieje pewne ryzyko uszkodzenia złączek. Może byłoby to sensowne dla 1, 2 gniazdek, ale biorąc pod uwagę cenę zaciskacza (najtańszy 13-15 zł), nie jest to inwestycja, która zrobi dziurę w kieszeni, a komfort zaciskania w jego przypadku jest o wiele większy niż przy użyciu śrubokręta.

Narzędzie to składa się z kilku elementów:

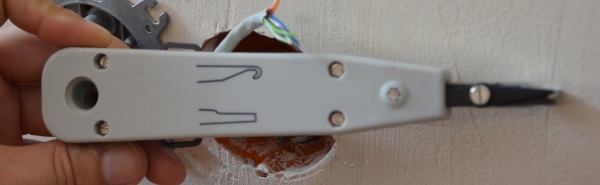

DSC_0350Rączka wewnątrz której znajduje się mechanizm sprężynowy istotny przy zaciskaniu.

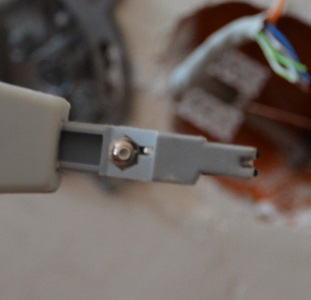

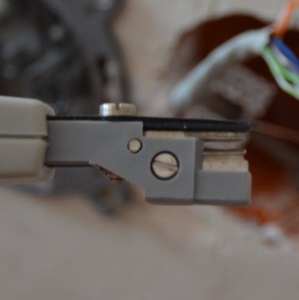

    DSC_0353   DSC_0352Wyprofilowany plastikowy lub metalowy element służący do zaciśnięcia przewodu.

DSC_0354Nożyk, a raczej mini nożyczki do automatycznego przycięcia przewodu po zaciśnięciu.

DSC_0355Dwa elementy: jeden do układania, drugi do wyciągania zaciśniętych już przewodów.

Zasadę działania noża pokażę poniżej na przykładzie gniazdka etherentowego.

Retrospekcja

Pierwsze kroki zaciśnięcia przewodów w gniazdku ethernetowym przy użyciu zaciskacza krone są identyczne z tymi, które opisałem w części pierwszej, zatem tutaj umieszczę jedynie miniaturki zdjęć (z opcją powiększenia) z krótkim komentarzem.

DSC_0335 DSC_0338 DSC_0339 DSC_0340

Aby dobrać się do gniazdka, należy najpierw ściągnąć front, a następnie przy użyciu płaskiego śrubokręta wyciągnąć gniazdko z obudowy.

DSC_0336 DSC_0342 DSC_0343  DSC_0346

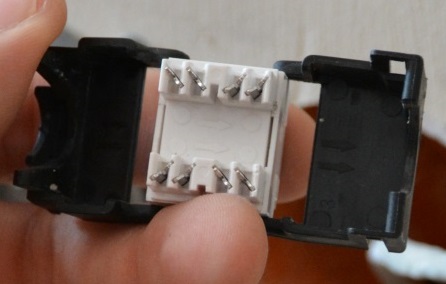

To gniazdko nieco różni się od pokazywanego poprzednio. Przede wszystkim ma zewnętrzną obudowę, którą można „otworzyć”, a dopiero pod nią znajduje się obudowa z narysowanymi na niej kolorami. Tą obudowę również należy zdjąć i dopiero wtedy ukaże się naszym oczom 8 zacisków w które można wprowadzić przewody.

Zaciski w standardzie krone.

DSC_0348 DSC_0347 DSC_0349

Na obudowie gniazdka pokazane są kolory przewodów które powinny się znajdować w danych zaciskach. Jak zwykle pokazane są kolory dla standardu A oraz B. I jak zwykle, zademonstruję zaciskanie na przykładzie standardu B. W wypadku tego gniazdka obudowę należy założyć na przewód ethernetowy przed jego montażem, co mówiąc szczerze jest kiepskim rozwiązaniem biorąc pod uwagę, że trzeba się kilka razy upewnić czy przewód o danym kolorze ma być wpięty do wybranego zacisku.

Zaciskamy przy użyciu noża krone

UWAGA! Na poniższych zdjęciach pokazane jest zaciśnięcie tylko jednej żyły przewodu. Uznałem, że robienie zdjęcia dla każdego zacisku mija się z celem. Pominąłem też pokazany już wcześniej etap ściągania izolacji z przewodu i odkręcania par przewodów. Nic jednak straconego, kompleksową operację zaciskania przewodu ethernetowego w gniazdku przedstawiam na filmie, który umieściłem zaraz pod zdjęciami z opisem.  Zachęcam do obejrzenia 🙂 .

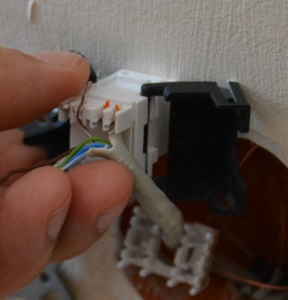

DSC_0361DSC_0362 Przed przystąpieniem do zaciskania należy:

  • Przygotować przewód ethernetowy, tj. zdjąć zewnętrzną (szarą) izolację  (3-4 cm)
  • Odkręcić skręcone pary przewodów
  • Przyłożyć gniazdko ethernetowe skierowane frontem do ściany i żyłę po żyle zaciskać przy użyciu zaciskacza

Na zdjęciu obok przygotowałem żyłę koloru biało-brązowego. Żyłę należy umieścić luźno w odpowiedniej prowadnicy zakończonej zaciskiem w taki sposób, żeby nadmiar żyły był wysunięty pionowo w górę, dzięki czemu nożyk krone będzie miał możliwość jego złapania i przycięcia.

Kolejnym krokiem jest przyłożenie zaciskacza do zaciskanej żyły i….

DSC_0363 …dociśnięcie żyły do momentu, aż popuści sprężyna znajdująca się wewnątrz zaciskacza (na pewno to poczujesz). W momencie zaciśnięcia nożyk przycina nadmiar biało-brązowego przewodu.
DSC_0365 Po zaciśnięciu wszystkich żył przewodu należy założyć wsuniętą wcześniej na przewód obudowę.
DSC_0366 Następnie zamknąć zewnętrzną obudowę i jeśli chodzi o zaciskanie, wszystko jest gotowe.

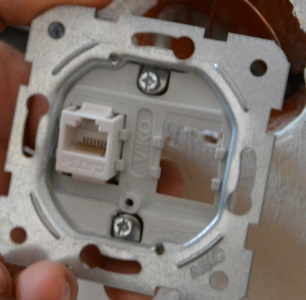

DSC_0367  DSC_0368

Nie zapomnij również o zamontowaniu gniazdka w elemencie podtynkowym i o zamocowaniu elementu w puszce 🙂 .

Zdjęcia do mnie nie przemawiają…

…i słusznie. Na zdjęciach ciężko pokazać mechanizm działania zaciskacza krone, dlatego nakręciłem film z całej operacji. Klip nakręcony jest już przy innym gniazdku o, jak się okazało, nieco innej konstrukcji niż pokazany na zdjęciach. Natomiast sam standard krone i sposób zaciskania jest identyczny. Gorąco zachęcam do obejrzenia filmu.

Końcówka ethernetowa (RJ-45)

Końcówka o symbolu RJ-45 (zwana „erjotką”) to standardowa końcówka ethernetowa używana do podpięcia sieci w każdym komputerze.
Standardowe końcówki (tak jak ta poniżej) umożliwiają zaciśnięcie przewodu kategorii 5 lub 5e. Do kategorii 6 i 6e służą lekko zmodyfikowane wersje poniższych.

DSC_0021
Góra

DSC_0017
Dół

DSC_0023
Front

DSC_0020
Bok

Końcówka umożliwia zaciśnięcie maksimum 8 przewodów. Do transmisji przy prędkości 100Mbit/s używane są jedynie 4 żyły (para pomarańczowa i zielona wg standardu A i B), natomiast jeśli chcemy uzyskać prędkość 1000Mbit/s (1GBit/s), potrzebne są wszystkie 8 żył przewodu. Patrząc w przyszłość i coraz większe prędkości przesyłanych danych, warto zawsze zaciskać 8 żył i kropka. 🙂

Kolejność żył w złączce oczywiście nie jest obojętna. Nie mamy tutaj ściągi na samej złączce, jak to miało miejsce przy gniazdku ethernetowym, który kolor należy przyporządkować do wybranego zacisku. Ale to również nie jest wielkim problemem. Na świecie stosowane są dwa standardy zaciskania: T568A i T568B (w skrócie A i B). Kolejność żył w złączce dla obu standardów przedstawia poniższy rysunek.

Standard_A_B
Widok „od dołu” ; Źródło elektroda.pl

Nie dam sobie głowy uciąć, ale mogę zaryzykować stwierdzenie, że najczęściej w Polsce stosowany jest standard B i wg niego spinam wszystkie złączki i gniazdka w tej serii artykułów.

Czym zacisnąć?

Oczywiście zaciskarką wtyczek RJ 🙂 . Podobnie jak w przypadku standardu krone, tak i tutaj można sobie poradzić bez użycia zaciskarki, jednak jest to już trudniejsza operacja, a biorąc pod uwagę, że ceny najtańszych zaciskarek nie przekraczają 10-12 zł, to wg mnie nie ma się nad czym zastanawiać (nie nie, wcale nie polecam najtańszych zaciskarek, nie korzystałem z takowych i trudno mi się wypowiedzieć nt. ich jakości, natomiast śmiem twierdzić, że jest to lepsze rozwiązanie niż śrubokręt i młotek 🙂 ).

DSC_0008  DSC_0010

Zaciskarka ethernetowa posiada następujące funkcje:

DSC_0012Możliwość przycięcia i ściągnięcia zewnętrznej izolacji przewodu ethernetowego.

DSC_0017Możliwość ucięcia przewodu, równego przycięcia wszystkich 8 przewodów.

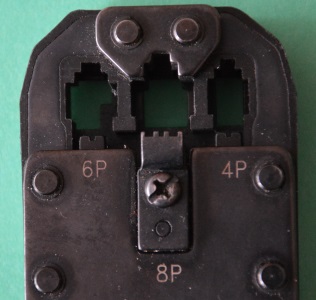

DSC_0013Możliwość zaciśnięcia końcówki RJ. Do standardu ethernet, wystarczy możliwość zaciśnięcia końcówki ośmio żyłowej czyli typu RJ-45.

No to zaciskamy!

Zaciskanie końcówki RJ-45 nie jest skomplikowaną operacją. Wymaga jedynie odrobiny precyzji i szczypty cierpliwości przydatnej, gdy czasem tej precyzji zabraknie 🙂 .

DSC_0370 Pierwsza czynność to ściągnięcie izolacji zewnętrznej przewodu ethernetowego. Jeśli używasz do tej czynności noża, bądź bardzo ostrożny, izolacja żył jest bardzo delikatna i łatwo ją przypadkowo naciąć.
DSC_0372 Wewnątrz znajdują się 4 skręcone pary przewodów, które koniecznie trzeba odkręcić i wyprostować chwytając dwoma palcami za żyłę każdego przewodu z osobna w miejscu gdzie kończy się izolacja zewnętrzna i tak trzymając, przesunąć palce do końca żyły.
DSC_0373  Rozplątane i wyprostowane żyły przewodów.
DSC_0376 Kolejny krok to poukładanie przewodów zgodnie ze standardem B, …
DSC_0378  …przycięcie przygotowanej wiązki tak, żeby miała długość ok. 2 cm licząc od końca zewnętrznej izolacji.
DSC_0379  Wiązka przycięta równo i gotowa do wsunięcia do wtyczki.
DSC_0380 Wtyczkę RJ-45 obracamy tak, żeby – patrząc od dołu wtyczki – biało-pomarańczowa żyła znajdowała się na górze, a następnie wsuwamy wiązkę do wtyczki. Wewnątrz erjotki znajdują się prowadnice, prowadzą żyłę do końca bezpośrednio pod nożyki znajdujące się wewnątrz końcówki.
DSC_0385a Istotne są dwie rzeczy. Pierwsza to zwrócenie uwagi na to czy izolacja zewnętrzna przewodu przekroczyła punkt oznaczony na rysunku czerwonym prostokątem. Jest to ważne ponieważ jest to punkt, który również jest zaciskany. Gdyby zbyt dużo izolacji było ściągniętej, przewód nie byłby dobrze trzymany i dowolne szarpnięcie może spowodować uszkodzenie zacisków.
DSC_0384a Druga sprawa to sprawdzenie czy żyły dotarły do końca erjotki. W tym celu patrzymy na końcówkę od frontu. Idealnie jest gdy wszystkie miedziane końcówki są dobrze widoczne. Tutaj np. biało-pomarańczowa żyła przewodu jest najsłabiej widoczna. Jednak po oględzinach zewnętrznych stwierdziłem, że niewiele jej brakuje do końca i spokojnie mogę zacisnąć.
DSC_0387 Ostatnim krokiem jest wsunięcie końcówki od odpowiedniego otworu zaciskarki, aż usłyszysz kliknięcie, a następnie mocne zaciśnięcie rękojeści.Podczas zaciskania, nożyki znajdujące się w końcówce RJ-45 przebijają izolację każdej żyły z osobna. Dzięki czemu sygnał w przewodzie przekazywany jest na piny (metalowe elementy) końcówki, a stamtąd do gniazdka ethernetowego, komputera, switcha itp.
DSC_0389  Gotowe!

 Były zdjęcia, a teraz film…

Podobnie jak w przypadku zaciskacza krone, zapraszam od obejrzenia materiału wideo z przeprowadzonej operacji zaciskania końcówki RJ-45 🙂 .

Podsumowanie

Jak zdążyłeś się już pewnie przekonać, obydwie czynności zaciskania nie należą do zadań trudnych. Mimo wszystko wymagają drobnej wprawy i początkowe próby mogą skończyć się fiaskiem z różnych względów. Bądź na taką sytuację przygotowany, kup  kilka dodatkowych erjotek i zrób większy zapas przewodu (lub poćwicz na małym kawałku), a po kilku próbach będziesz zaciskał z pełną swobodą.

W tej serii artykułów pozostał jeszcze jeden wpis w którym przetestuję zaciśnięte gniazdka i końcówki RJ-45 przy użyciu dwóch różnych testerów ethernetowych. Omówię w nim bardziej szczegółowo zasadę działania testerów i ich dodatkowe możliwości, oraz opiszę jak reagują, zarówno gdy zacisk jest wykonany poprawnie jak i niewłaściwie.

To tyle na dzisiaj 🙂
