Inteligentny dom. Coraz częściej pojawiające się wyrażenie zarówno w sloganach reklamowych, artykułach jak i na portalach, niekoniecznie branżowych. Można wiele informacji wynieść z tych materiałów. Jest wiele propozycji i rozwiązań w jaki sposób uczynić swój dom, swoje mieszkanie, bardziej funkcjonalnym i przyjemniejszym w użytkowaniu miejscem.

Ponadto systemów inteligentnego domu jest wiele, wśród najpopularniejszych są to rozwiązania oparte o infrastrukturę KNX, oparte na sieci Z-Wave (bezprzewodowe), sytemy Domiq, Homiq, Darin, a takżę zorientowany na systemy alarmowe Satel, który również w pewnym stopniu wkroczył w branżę ID. Generalnie producentów i systemów jest całe mnóstwo…

Ale nie o tym będzie ten artykuł 🙂 .

Ten artykuł (i kolejne z tej serii) ma za zadanie pokazać system inteligentnego domu od strony użytkownika.
W poniższym artykule chciałbym pokazać i opisać kilka kwestii:

  • Jak wygląda interfejs użytkownika?
  • Jakie podstawowe działania mogę podjąć przy użyciu interfejsu?
  • Co to są sceny i jak je kontrolujemy?

Prezentacje będą dokonywane na sprzęcie Vera Lite, czyli na centralce obsługującej bezprzewodowy system ID: Z-Wave. Bez względu jednak na rodzaj zastosowanej centralki, podstawowe, zaprezentowane tutaj rozwiązania będą uniwersalne.

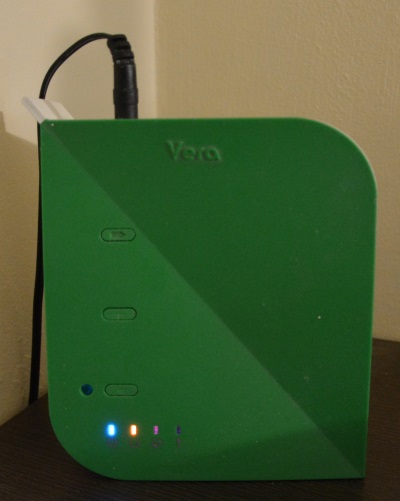

Vera_Live
Gwiazda wieczoru

Vera w pigułce

Centralka ta, podobnie jak inne jej podobne sterowniki inteligentnego domu ma kilka podstawowych zadań:

  • zbieranie informacji od znajdujących się w jej sieci czujników i elementów wykonawczych
  • konfigurowanie elementów systemu
  • sterowanie wybranymi elementami systemu
  • umożliwienie utworzenia scen
  • przedstawienie całej funkcjonalności w sposób zjadliwy dla użytkownika

Tytułem wstępu warto też wspomnieć co to są „elementy systemu”:

  • wszelkiej maści czujniki: temperatury, ruchu, otwarcia drzwi/okien (kontaktrony), dymu itp.
  • przekaźniki sterujące np. oświetleniem, gniazdkami
  • termostaty
  • kamery
  • elementy pomiarowe energii elektrycznej
  • wiele innych, specjalistycznych elementów robiących coś użytecznego w domu 🙂

Elementy systemu do poprawnego funkcjonowania nie potrzebują ciągłego połączenia z centralką. Moduły Z-Wave są najczęściej tak projektowane, że nawet jeśli sterownika głównego nie ma w sieci, jest możliwość sterowania nimi, przy użyciu np standardowych włączników światła lub klawiszy znajdujących się na obudowie urządzeń. W skrócie: architektura rozproszona.

Pokaż kotku co masz w środku

Zakończmy te dywagacje i przejdźmy do działania. Naturalnym środowiskiem w którym możemy porozmawiać z centralką Vera jest przeglądarka WWW. Działa na każdym komputerze, a także na telefonie (Windows Phone), Androidy i Jabłka posiadają dedykowane aplikacje.

Wpisuję adres centralki i moim oczom ukazuje się ten oto widok (panel Dashboard).

Vera_Dashboard1
Kliknij aby powiększyć

Jest kilka głównych obszarów:

  • Menu
  • Obszar informacji ogólnych
  • Pasek alarmów
  • Status systemu
  • Tryby pracy

Menu

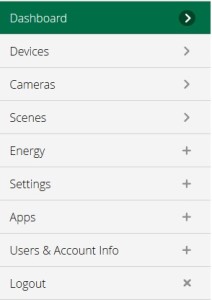

Vera_Dashboard1_Menu
  • Dashboard –  po połączeniu się z centralką lądujemy w tym miejscu, znajdują się tu podstawowe i zbiorcze informacje o systemie
  • Devices – urządzenia znajdujące się w sieci centralki
  • Cameras – kamery wpięte do sieci centralki
  • Scenes – przegląd i konfiguracja scen
  • Energy – zbiór paneli informujących o zużyciu energii elektrycznej (wykorzystywane są elementy systemu posiadające wbudowany pomiar natężenia prądu)
  • Settings – ustawienia centralki
  • Apps – aplikacje do ściągnięcia ze strony producenta centrali, usprawniające działanie systemu
  • Users & Account Info – informacje o koncie użytkownika

W tym artykule omówię (wstępnie) 3 panele: Dashboard, Devices i Scenes.

Obszar informacji ogólnych

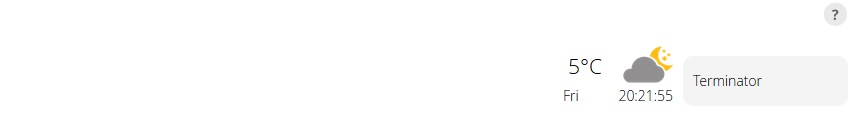

Vera_Dashboard1_Ogolny

Tutaj znajdziesz informacje która godzina, jaki dziś dzień i jaka temperatura jest na zewnątrz (ściągnięta z internetu, traktować pół serio). Oprócz tego znajduje się tam tajemnicza nazwa centralki.

Pasek alarmów

Vera_Dashboard1_Alarmy

Informacja o ostatnim alarmie lub zdarzeniu które wystąpiło w systemie. Jednym kliknięciem można rozwinąć listę do ostatnich 10 alarmów, lub przejść do panelu gdzie jest kompletna historia zdarzeń i alarmów.

Status systemu

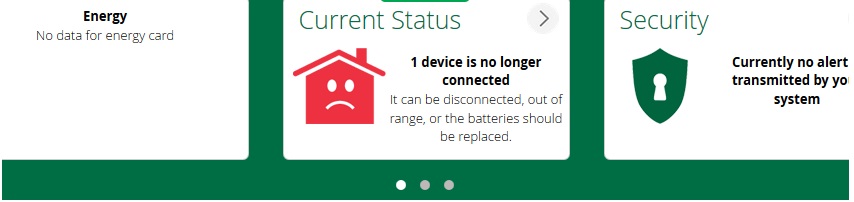

Vera_Dashboard1_Status

Ogólny status systemu. W tej chwili zostałem poinformowany, że jedno z urządzeń zniknęło z pola widzenia centralki. Przyczyny tego mogą być różne, do najczęstszych, jak sugeruje informacja należą: wyczerpanie baterii lub wyłączenie urządzenia. Brak zasięgu może się zdarzyć, ale raczej tylko w bardziej rozległych lokacjach.

Tryby

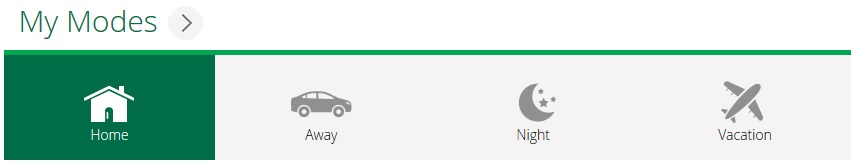

Vera_Dashboard1_Tryby
Ustawienie danego trybu skutkuje wysłaniem wcześniej zdefiniowanych poleceń do wybranych (lub wszystkich) urządzeń w sieci. Dzięki temu można zaoszczędzić mnóstwo czasu, gdy np. wychodzimy z domu i chcemy żeby światła zgasły, a termostaty przykręciły się, wystarczy że klikniemy ‘Away’.

Przewijając w dół panel natrafimy jeszcze na dwie sekcje.

Skróty

Vera_Dashboard1_Skroty

Tutaj mam zestaw skrótów definiowanych przez centralkę. Nie nie mogę ich dodawać ani edytować. 🙁
W przypadku mojego systemu został zdefiniowany jeden skrót dotyczący zbiorczej kontroli nad oświetleniem. Czyli wszystkie światła załącz lub wszystkie wyłącz. Z mojego punktu widzenia nieprzydatne, lepiej sobie skonfigurować „pod siebie” scenę.

Ulubione

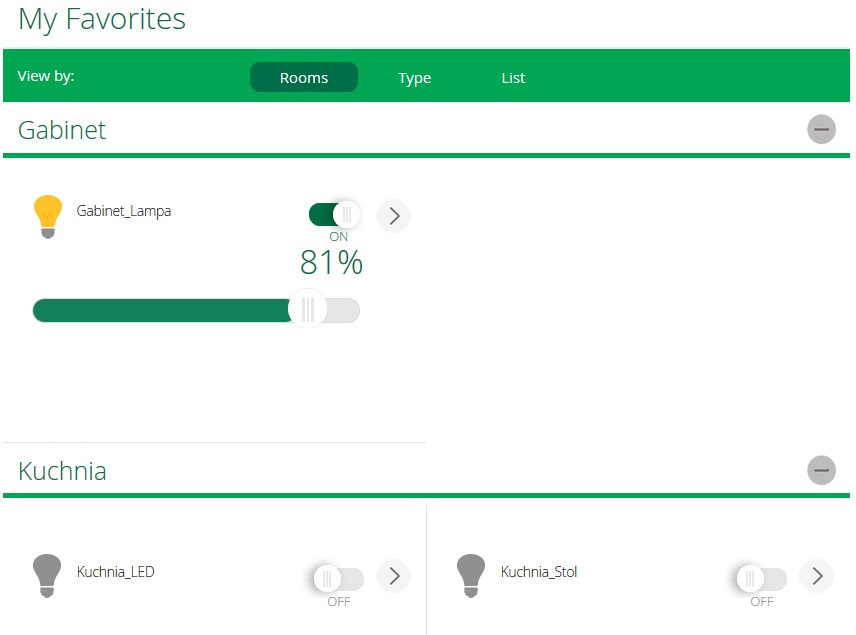

Vera_Dashboard1_Ulubione

Tutaj wyświetlony jest status wraz z możliwością sterowania elementami, które oznaczyłem jako „ulubione”.

Panel „Devices” czyli Elementy systemu

Vera_Devices

W tym panelu można dostać się do każdego elementu systemu i:

  • sprawdzić status (załączony, wyłączony, temperatura, stan baterii, brak komunikacji i inne)
  • wysłać polecenie do urządzenia np. na powyższym obrazku mogę przesunąć suwakiem tak, że lampa w gabinecie będzie się rozjaśniać lub przyciemniać
  • ustawić element jako ulubiony
  • przejść do zaawansowanej konfiguracji elementu po to, aby „dostroić” go do naszych wymagań.

Panel ten służy również do dodawania lub usuwania elementów z systemu.

Widok urządzeń można segregować wg:

  • pokojów do jakich są przypisane
  • typu urządzenia
  • listy urządzeń

Tylko widok w postaci listy urządzeń jest w miarę kompaktowy tj. widać dużo urządzeń bez zbędnego przewijania ekranu, jednak jednocześnie jest najmniej funkcjonalny jeśli chodzi o sterowanie. Skutkiem czego jestem najczęściej zmuszony, żeby korzystać z dwóch pierwszych widoków co generuje solidny przebieg na kółku od myszki. 🙂

Pora zrobić scenę

Vera_Scenes

Scena to sekwencja poleceń wykonywanych jednocześnie lub odsuniętych od siebie w czasie, dla wybranej grupy urządzeń.

Przy pomocy scen możemy wykonać wiele różnych akcji, z tym, że jesteśmy ograniczeni przynajmniej dwoma elementami:

  • rodzajem, funkcjonalnością i ilością posiadanych elementów systemu
  • wyobraźnią

Sceny mogą być różne. Przykładowo może to być proste załączanie światła po wejściu do domu, sterowanie z jednego włącznika kilkoma źródłami światła, sterowanie ogrzewaniem w zależności od pory dnia. Opcji jest naprawdę sporo.

W tym panelu możemy utworzyć scenę, skonfigurować ją, uruchomić i skasować jeśli będzie nieprzydatna.

Podsumowanie i film

Słowem podsumowania, w powyższym artykule opisałem w telegraficznym w skrócie czego można się spodziewać po centralce Vera, jaki ma interfejs i panele kontrolne. Więcej szczegółów i więcej informacji w kolejnych artykułach z tej serii. Nie chcesz ich przegapić, zapisz się na newsletter 🙂 .

Poniżej znajdziesz filmik z prezentacją Very w tym samym aspekcie.
