Dzień dobry!

Nie będę owijał w bawełnę i przejdę od razu do rzeczy. W tym oto artykule omówię od ogółu do szczegółu całą procedurę podpięcia wyłącznika światła w mieszkaniu wraz z podpięciem lampy. Użyłem szumnie wyrażenia „procedura”, natomiast wymiana / podłączenie wyłącznika to w rzeczywistości prosta czynność, która wymaga jedynie:

  • podstawowej wiedzy o elektryczności i nt. funkcjonowania wyłącznika
  • próbnika napięcia, który będzie jednocześnie pełnił funkcję płaskiego śrubokręta
  • śrubokręta krzyżowego
  • małej poziomicy (opcja, ale bardzo przydatna)

Artykuł jest podzielony na dwa etapy:

  1. Teoria czyli jak na schematach wygląda podłączenie wyłącznika światła wraz z lampą.
  2. Drugim etapem jest praktyka. Wezmę w dłoń narzędzia i niczym rycerz w lśniącej zbroi uratuję piękną lampę przed wiecznym zgaszeniem.

A na końcu artykułu czeka na Ciebie niespodzianka 🙂

Jeśli jesteś świeży/a w tematyce związanej z elektrycznością, niektóre pojęcia używane w tym artykule mogą być dla Ciebie nieznane. W celu uzupełnienia wiedzy, zajrzyj do Akademii Elektryka.

Wiedza to potęga

Mógłbym od razu zaprezentować sposób podłączenia i montażu wyłącznika na przykładzie, podobnie jak to zrobiłem w przypadku wymiany gniazdka elektrycznego, lecz doszedłem do wniosku, że nie jest to właściwa ścieżka. Właściwa droga składa się z dwóch elementów:

  • 80% myślenia czyli odpowiadamy sobie na pytania co właściwie chcemy zrobić i w jaki sposób to wykonać
  • 20%  pracy fizycznej 🙂

Byłoby idealnie gdyby tak zawsze było… Ale chwileczkę! To nie jest artykuł o filozofii i podejściu do wykonywania zadań, prawda? Zgadza się, lecz i tak nie zamierzam odpuścić i odpowiem najpierw na pytanie…

Co i w jaki sposób chcemy zrobić?

Chcemy podpiąć wyłącznik światła, prawda? A jak to wygląda na schemacie?

Schemat1

To najprostszy schemat z możliwych. Aby standardowa lampa zasilana napięciem 230V zaświeciła, potrzebne jest podpięcie dwóch przewodów: fazowego (L) i neutralnego (N).
Gdy obwód elektryczny nie jest przerwany, a na przewodzie fazowym znajduje się potencjał elektryczny, przez żarówkę przepływa prąd czyli żarówka zaświeci. Wyłącznik światła ma za zadanie rozwierać lub zamykać obwód elektryczny, aby zgasić lub zaświecić żarówkę. Dodatkowo, do zacisku ochronnego w lampie podpinamy przewód ochronny w celu wyrównania potencjałów obudowy lampy z potencjałem ziemi. Jest to zabezpieczenie przed porażeniem np. w przypadku dotknięcia obudowy uszkodzonej lampy.
Więcej o podstawach elektryczności znajdziesz w artykule Słów kilka o… elektryczności cz. 1.

A może by tak schemat, który jest bliższy rzeczywistości?

Proszę bardzo. Animowany! 🙂

Co się tu dzieje? W sumie niewiele więcej co na poprzednim schemacie. Do puszki elektrycznej doprowadzony jest 3-żyłowy przewód zasilający:

  • żyła brązowa – przewód fazowy
  • żyła niebieska – przewód neutralny
  • żyła żółto-zielona – przewód ochronny (więcej o kolorach przewodów piszę tutaj)

Od puszki elektrycznej do lampy poprowadzony jest kolejny przewód. Jak już ustaliliśmy, wyłącznik światła ma za zadanie przerwać obwód tylko w jednym miejscu i tym miejscem, a w zasadzie elementem jest przewód fazowy. Przewody neutralne łączę ze sobą przy użyciu złączek elektrycznych (artykuł o złączkach) w puszce poza wyłącznikiem. Podobnie postępuję z przewodami ochronnymi.

Uwaga!
Jeśli pomylisz przewody i zamiast przewodu fazowego, do wyłącznika podepniesz przewód neutralny (a przewody fazowe zepniesz na złączce elektrycznej) to z punktu funkcjonalnego wyłącznika wszystko będzie w najlepszym porządku – będzie zapalał lub gasił żarówkę. Powstanie jednak problem, że pomimo zgaszonej żarówki, do lampy non-stop będzie doprowadzony potencjał elektryczny. Stwarza to dodatkowe ryzyko porażenia, jeśli będziemy chcieli wymienić lampę przy wyłączonym oświetleniu i tylko teoretycznym braku napięcia na przewodach przy lampie.
Inna sprawa, że przy jakichkolwiek pracach instalacyjnych powinniśmy wyłączyć napięcie w domowej rozdzielnicy (wykręcić bezpiecznik lub przerwać obwód za pomocą wyłączników tam się znajdujących).

Przewód fazowy zasilający podpinam natomiast po jednej stronie wyłącznika, a przewód fazowy który jest poprowadzony do lampy, po drugiej stronie wyłącznika. I ot cała filozofia.

Zaczynamy?

Nie nie nie. Już za chwilkę 🙂 . Do powyższego schematu w omawianym przykładzie dojdą jeszcze dwa elementy, które być może w przypadku Twojego wyłącznika nie będą występować, lecz warto o nich wspomnieć, aby nie być zaskoczonym.

Te elementy to:

  • 3 żyłowy przewód zasilający poprowadzony do kolejnego wyłącznika.
  • Czwarta żyła (koloru czarnego) w przewodzie pomiędzy puszką, a lampą.

Jeśli chodzi o dodatkowy przewód zasilający to sprawa jest prosta, przewód neutralny i ochronny podpinamy do istniejących złączek. A przewód fazowy wpinamy do wyłącznika światła po stronie doprowadzonego do puszki przewodu zasilającego.

Czwarta, niepodpięta nigdzie żyła przewodu może być przydatna w przyszłości np. gdy zajdzie potrzeba zamontowania podwójnego wyłącznika i lampy z większą ilością żarówek w celu selektywnego załączania światła.

Pokaż pan ten wyłącznik wreszcie…

DSC_0025

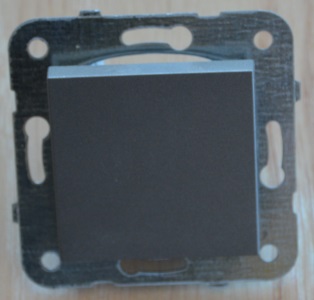

Do dyspozycji mam klasyczny wyłącznik pojedynczy podtynkowy firmy Viko w kolorze antracytowym (ciemno-szarym 🙂 ).

Niewiele tu mogę dodać, dlatego obrócę go, żeby zerknąć co się dzieje z tyłu wyłącznika:

DSC_0027     DSC_0029

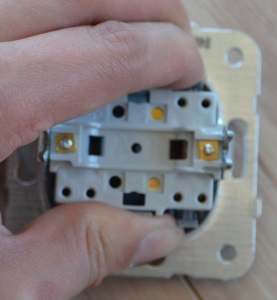

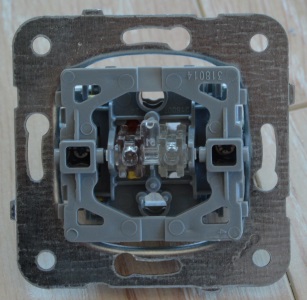

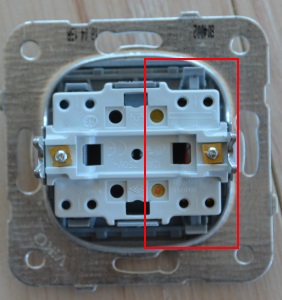

Znajduje się tutaj dość sporo otworów, jednak nas będą interesowały tylko 4 znajdujące się w obrębie czerwonego prostokąta. Są to odpowiedniki zacisków 1 i 2 znajdujących się na schematach powyżej. Pozostałe otwory w wyłączniku pojedynczym nie spełniają żadnej funkcji. Dodatkowo w górnej i dolnej części znajdują się plastikowe szare elementy. Naciśnięcie (rysunek po prawej) takiego w przypadku, gdy w otworze znajduje się przewód, spowoduje możliwość jego wysunięcia bez używania nadmiernej siły.

DSC_0030    DSC_0032

Wracając do czoła wyłącznika, po zdjęciu klawisza (normalnie palcami, schodzi lekko), naszym oczom okazuje się widok gumowego elementu (rysunek po lewej), który służy do zamocowania klawisza i ramki wyłącznika. Nie jest on potrzebny podczas montażu, dlatego lekko podważając go przy użyciu płaskiego śrubokrętu, dokonujemy demontażu i w efekcie otrzymujemy „nagi” wyłącznik.


Montujemy wyłącznik

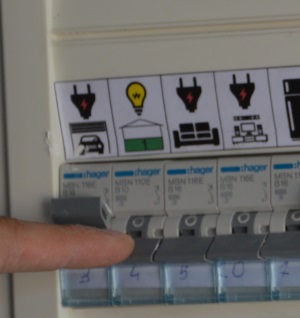

Absolutnie pierwsza rzecz, którą zawsze trzeba wykonać przed pracami elektroinstalacyjnymi. Wyłączamy napięcie w domowej rozdzielnicy.Tu nie ma drogi na skróty!

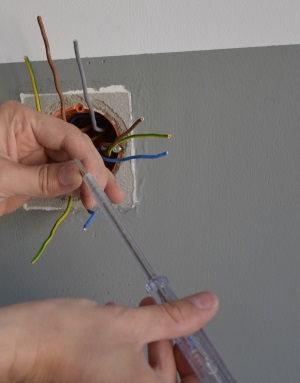

DSC_0024DSC_0022Podchodzę do puszki i co widzę. Zgodnie ze schematem 3 rozszyte (zdjęta zewnętrzna izolacja) przewody:

  • dolny 3-żyłowy przewód – zasilający
  • górny 4-żyłowy przewód – połączenie z lampą
  • przewód 3-żyłowy po prawej – zasilanie do kolejnego wyłącznika.

Gdy będziesz montować lub wymieniać wyłącznik u siebie, możesz mieć trochę inny układ przewodów:

  • Możesz nie mieć 3-żyłowego przewodu do zasilenia kolejnej puszki
  • Twoja instalacja może być dwuprzewodowa (bez przewodu ochronnego)
  • W puszce mogą znajdować się tylko dwie żyły (jeśli tak, to oznacza, że przewody neutralne i ochronne połączone są w innym miejscu np. w puszce znajdującej się pod sufitem, a to co widzisz to [na 99%] dwa przewody fazowe).

Dla pewności przy użyciu próbnika napięcia (artykuł o próbniku) sprawdzam, czy nie ma potencjału na żyłach przewodu zasilającego.

Dodatkowo, zgodnie z tym co pisałem wcześniej, czarna żyła nie będzie w tej chwili potrzebna, dlatego schowałem ją wewnątrz puszki.

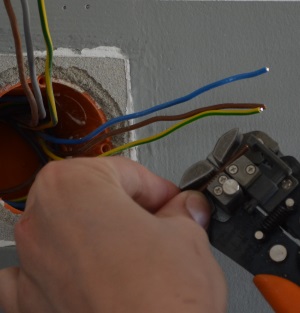

DSC_1085Kolejny krok to ściągnięcie izolacji z końcówek przewodów. Wykonuję tą operację przy użyciu ściągacza izolacji. Jeśli takiego nie posiadasz, wystarczy nóż monterski i trochę samozaparcia 🙂 .

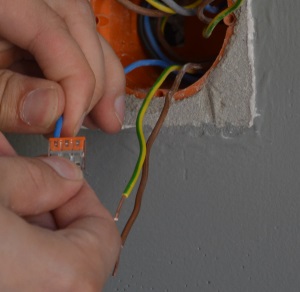

DSC_1087Po ściągnięciu izolacji  łączę przewody neutralne za pomocą złączki elektrycznej (artykuł).
DSC_1089W czterożyłowym przewodzie prowadzącym do lampy nie było żyły w kolorze niebieskim. Jako przewód neutralny posłuży mi zatem żyła w kolorze szarym.

 Żeby nie było w przyszłości nieporozumień, dobrą praktyką jest owinięcie końcówki przewodu o niewłaściwym kolorze niebieską taśmą izolacyjną.

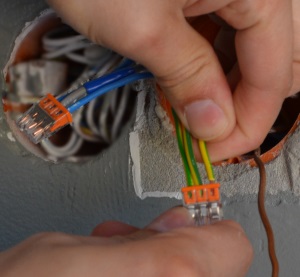

DSC_1090 W podobny sposób łączę ze sobą przewody ochronne.
Złączone przewody neutralne i ochronne chowam wewnątrz puszki podtynkowej. Pozostały mi trzy przewody fazowe, które należy podpiąć do wyłącznika.
DSC_1096Po jednej stronie wyłącznika do otworów wsuwam przewód fazowy zasilający montowany wyłącznik i przewód fazowy zasilający inny wyłącznik. Dzięki czemu potencjał elektryczny będzie przekazywany non stop do innego wyłącznika bez względu na pozycję montowanego wyłącznika.

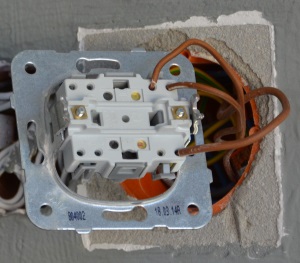

DSC_1098Po drugiej stronie wyłącznika wsuwam przewód fazowy, który prowadzi do lampy.
DSC_1104Wykonuję montaż wyłącznika. Póki co, dokręcam lekko, aby mieć możliwość wypoziomowania wyłącznika.Szczegółowy instruktaż montażu elementu podtynkowego w puszce elektrycznej zamieściłem w artykule o wymianie gniazdka elektrycznego.

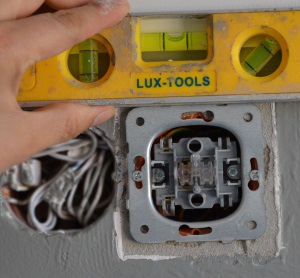

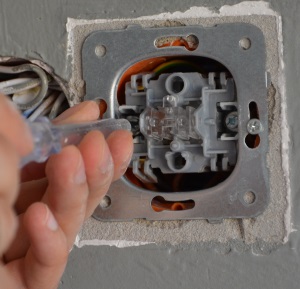

DSC_1101Przy użyciu poziomicy sprawdzam czy wyłącznik zamontowany jest równolegle do podłoża. W przypadku niedokładności, poprawiam pozycję wyłącznika przekręcając go (z wyczuciem) w lewo lub w prawo.

Gdy wszystko ok, dokręcam wkręty i śrubki mocujące wyłącznik w puszce.

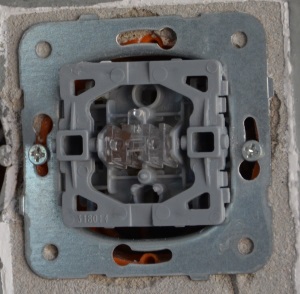

DSC_1106Teraz wystarczy zamontować gumę przytrzymującą klawisz. UWAGA! W zależności od producenta, sposób montażu klawisza i podłączenia przewodów może być odmienny.

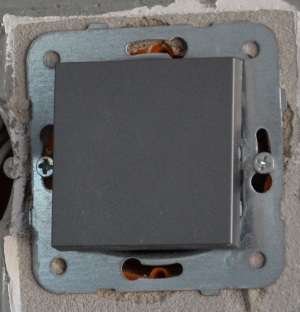

DSC_1107 A na gumowy element nakładamy klawisz.Pominąłem tutaj etap montażu ramki wyłącznika. Powód jest prosty, ramki w chwili wykonywania zdjęć jeszcze nie dotarły na miejsce montażu.

Nie ma jednak problemu, w kolejnym artykule opisującym inny typ wyłącznika, montaż ramki zostanie umieszczony.

Podpinamy lampę (żarówkę)

DSC_1108DSC_0056Standardowa lampa z jedną żarówką. Zdjęcie wykonane od strony przylegającej bezpośrednio do sufitu. Lampa posiada zamontowaną złączkę elektryczną do której należy wpiąć:

  • przewód fazowy (L) – tutaj brązowy
  • przewód ochronny (PE) – żółto-zielony
  • przewód neutralny (N) – niebieski

Do działania żarówki wystarczy podpiąć przewody L i N, ale podpięcie przewodu ochronnego jest bardzo ważne pod względem bezpieczeństwa i należy o tym pamiętać.
Jeśli posiadasz instalację dwuprzewodową, przewód neutralny łączysz z zaciskiem ochronnym, a zacisk ochronny przy użyciu krótkiego przewodu łączysz z zaciskiem neutralnym. W ten sposób zachowana jest ochrona przed pojawieniem się niebezpiecznego napięcia na obudowie lampy (przynajmniej w pewnym stopniu).

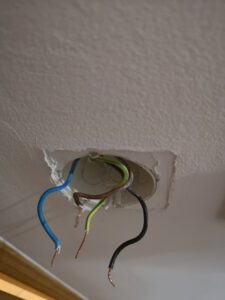

Z sufitu wychodzi drugi koniec 4-żyłowego przewodu do którego podepnę lampę, a w zasadzie…

DSC_0007 …żarówkę w gnieździe. Wykonanie dokumentacji fotograficznej z podłączenia wyżej opisanej lampy okazało się wyjątkowo niepraktyczne, stąd decyzja o montażu gniazda żarówki. Jeśli zajdzie taka potrzeba, postaram się fotoinstruktaż z podpięcia lampy mimo wszystko przeprowadzić.
DSC_0008Żarówka jest podpięta. Zauważ, że zamontowane gniazdo żarówki nie posiada metalowej obudowy, zatem podpięcie przewodu ochronnego tutaj nie jest wymagane (nawet nie ma elementu do którego można byłoby go podpiąć).

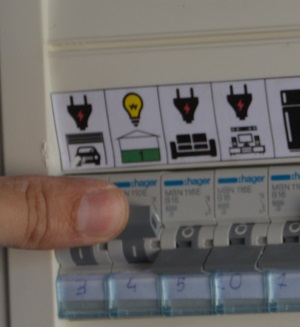

DSC_0016Dobra, podajemy napięcie na wyłącznik.

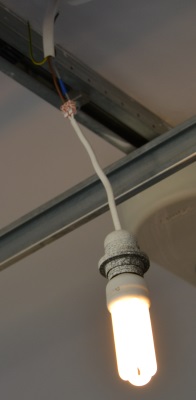

DSC_0009Zmieniając pozycję klawisza wyłącznika zapalamy żarówkę i możemy udać się na zasłużony odpoczynek 🙂 .

Niespodzianka… czyli pora na seans filmowy

W ramach utrwalenia wiedzy, zapraszam do obejrzenia filmu z całego procesu montażu wyłącznika.

Podsumowanie

Właśnie zdałem sobie sprawę z ciekawego nadużycia jakiego popełniłem w tym artykule. Od początku piszę o wyłączniku światła, jednak wyłącznik ten może służyć do załączania urządzeń, gniazdek lub innych podzespołów elektrycznych. Inna rzecz, że najczęściej przy użyciu tego typu wyłączników zapalamy światło.

I pamiętaj! Jeśli podczas wymiany wyłącznika z jakiegoś powodu doszedłeś do wniosku, że przewody w puszce nijak się mają do tego co zaprezentowałem i masz problem z ustaleniem co i jak, napisz do mnie (postaram się pomóc) lub… wezwij elektryka, niech tą instalację wykona. A Ty będziesz miał okazję się nauczyć.
