Dzisiaj zaprezentuję wam jak działa (i opiszę jego funkcjonalność w praktyce) najprostszego zarówno w konstrukcji jak i w działaniu próbnika (testera) napięcia dostępnego na rynku. Tester ten można nabyć w cenie od kilku do kilkunastu złotych, zatem nie trzeba napadać na bank, żeby coś takiego posiadać. Jeśli myślisz cokolwiek o elektryce (z jakiegoś powodu w końcu to czytasz) to jest to produkt – niczym plaster w apteczce – obowiązkowy!

Jak widać elegancko na obrazku, ma on kształt płaskiego śrubokręta w półprzeźroczystej obudowie. Osobiście posiadam dwa próbniki napięcia tego typu.

Dwa – trochę sfatygowane – próbniki napięcia

Dodatkowo oba testery napięcia zakończone są – bardzo istotnym, o czym za chwilę – metalowym elementem (rysunek poniżej).

Próbnik_main_2a

Czym one się różnią? Trochę wielkością, trochę kształtem, ale przede wszystkim zakresem napięcia w którym działają.

Próbnik2Próbnik2a

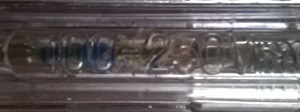

Na półprzeźroczystych obudowach, półprzeźroczystymi napisami wyryty jest zakres napięcia takiego próbnika. W moim przypadku wygląda to następująco:

  • Próbnik 1 (po lewej) posiada zakres pomiaru napięcia o wartości od 100V – 250V~ (wężyk “~” oznacza napięcie przemienne czyli takie, które posiadamy w gniazdkach [artykuł o nap. 230V])
  • Próbnik 2 (po prawej) posiada zakres pomiaru napięcia o wartości do 220V – 250V

Szczegóły techniczne i omówienie, który zakres jest lepszy zostawmy sobie na koniec, teraz zajmijmy się praktycznym podejściem do tematu.

Zasada działania

Próbnik napięcia wskazuje nam czy w sprawdzanym elemencie jest napięcie elektryczne. W jaki sposób to robi? Otóż w środku “śrubokręta” (wewnątrz przeźroczystej obudowy) znajduje się neonówka.

Probnik1a
Brak napięcia

Probnik1
JEST napięcie

Aby neonówka zaświeciła należy jedną końcówkę próbnika (płaski śrubokręt) przyłożyć do metalowego elementu, który podejrzewamy, że jest pod napięciem, a do drugiej końcówki przyłożyć palec (najczęściej kciuk). Jeśli badany element znajduje się pod (odpowiednim) napięciem elektrycznym, neonówka zacznie się żarzyć.

Sprawdzanie napięcia w gniazdku

Żeby sprawdzić czy w gniazdku elektrycznym znajduje się napięcie, tak jak jest to opisane powyżej wkładamy próbnik do jednego z otworów gniazdka i przytrzymujemy kciukiem drugi koniec próbnika.

PróbnikGniazdko_L
Tutaj jest napięcie…

PróbnikGniazdko_N
…a tutaj nie ma.

Tylko w jednym z otworów wykryto napięcie (neonówka żarzy na kolor pomarańczowy) czyli tak jak powinno być, gdyż jak pamiętamy do jednego otworu podłączony jest przewód fazowy L (źródło napięcia), a do drugiego otworu przewód neutralny N (“odpływ”). Więcej o rodzajach przewodów znajdziesz w osobnym artykule.

Przetestujmy jeszcze dwa przypadki. Co się stanie jeśli:

  • przyłożymy próbnik do bolca uziemiającego?
  • przyłożymy próbnik do przewodu fazowego, ale nie przyłożymy kciuka po drugiej stronie próbnika?

PróbnikGniazdko_PE
Sprawdzamy napięcie na bolcu

PróbnikGniazdko_L_bezKciuka
Zapominamy o przyłożeniu kciuka

W obu przypadkach neonówka ani myśli zaświecić. Dlaczego?

  1. Napięcie na bolcu uziemiającym zawsze powinno mieć potencjał równy 0 Volt. Jeśli wykryjesz obecność napięcia w tym miejscu to wiedz, że coś niedobrego dzieje się w instalacji elektrycznej.
  2. Nie przykładając kciuka do drugiego końca próbnika, neonówka nie ma prawa zaświecić. Przykładając kciuk (lub inny palec / element ciała) do próbnika podczas gdy jego drugi koniec przyłożony jest do elementu znajdującego się pod napięciem, w próbniku zaczyna płynąć prąd elektryczny, który sprawia, że neonówka świeci.
    Zapytasz pewnie, a dokąd ten prąd płynie? Odpowiedź jest prosta, przez ludzkie ciało do ziemi. Ale spokojnie, bez obaw, nikomu nic się nie stanie, ponieważ wielkość natężenia tego prądu wynosi kilkadziesiąt μA (mikro Amperów) czyli przynajmniej kilkaset razy mniej niż wynosi maksymalny bezpieczny prąd jaki może płynąć przez człowieka. Więcej o natężeniu prądu znajdziesz tutaj.
    Nawet jeśli jesteśmy w jakiś sposób odseparowani od ziemi np. stoimy na drewnianej drabinie, to neonówka i tak zaświeci ponieważ człowiek jest swego rodzaju kondensatorem (element elektryczny który gromadzi ładunek elektryczny).

Sprawdzanie napięcia w lampie sufitowej

Teraz sprawdzimy napięcie w lampie sufitowej. Tutaj sytuacja jest inna (ale tylko troszeczkę) niż w przypadku gniazdka. Aby przeprowadzić pomiar napięcia trzeba dostać się do przewodów wychodzących z sufitu. W przypadku plafonu wystarczy ściągnąć obudowę (łatwo), w przypadku lampy wiszącej zadanie może być trudniejsze i zależy od typu lampy, zatem zostawiam temat w jaki sposób tego dokonać.

Zabieramy się do pomiaru, gdy lampa jest wyłączona:

PróbnikLampa_N_OFF2
Mierzymy napięcie na przewodzie neutralnym (N)
PróbnikLampa_L_OFF2
Mierzymy napięcie na przewodzie fazowym (L)

Wskaźnik napięcia nie pokaże niczego, a to dlatego, że znajdujący się na ścianie włącznik światła w tej chwili przerywa obwód elektryczny lampy poprzez rozłączenie przewodu fazowego (L).

Co innego, gdy załączymy lampę:

PróbnikLampa_N_ON

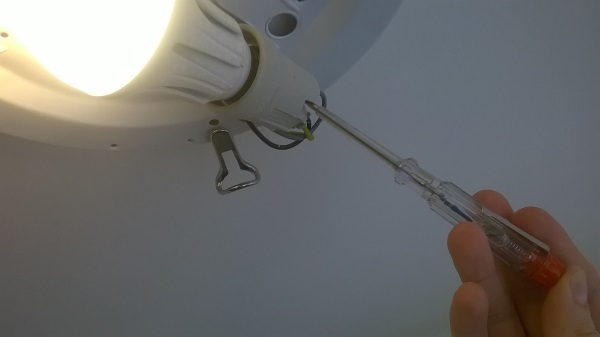

Na przewodzie neutralnym wciąż “cisza”…

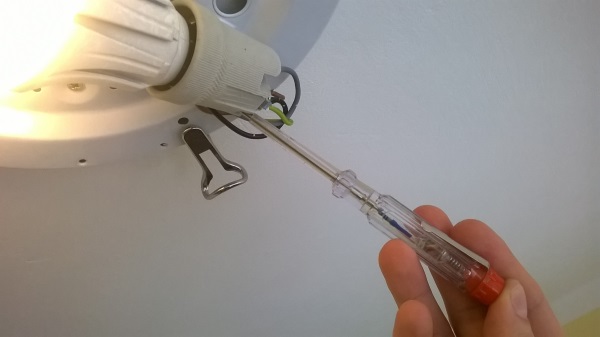

…a na przewodzie fazowym bingo!

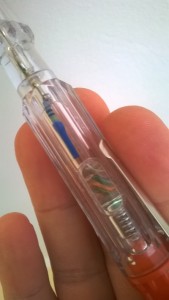

Zoom pomiaru przewodu L

Znowu, wszystko zgodnie z planem, na jednym przewodzie pojawiło się napięcie , a na drugim nie. Dlaczego na drugim nie, skoro obwód elektryczny jest zamknięty (prąd płynie od domowej rozdzielki przez włącznik światła, żarówkę i wraca drugim przewodem do rozdzielki)? Otóż może i prąd płynie natomiast napięcie:

  • na przewodzie fazowym (L) jest w okolicach 230V (więcej o kolorach przewodów w artykule)
  • na przewodzie neutralnym (N)  jest bliskie lub równe 0V – stąd też neonówka się nie zaświeciła.

Przystąp do działania

Chcesz poznać nie tylko narzędzia, ale także sposób podłączenia włączników i gniazdek? A może zabierasz się za remont instalacji elektrycznej lub budujesz dom?
Chętnie pomogę!
Wejdź na stronę domowaelektryka.pl i przekonaj się sam. Polecam!

Kilka uwag (ważne!)

Powoli zbliżamy się do końca artykułu, jeszcze tylko kilka praktycznych uwag:

  • Neonówka to nie jest wyświetlacz Retina ani AMOLED. Gdy w pomieszczeniu jest bardzo dużo światła to może się wydawać, że próbnik napięcia nic nie pokazuje, gdy przyłożymy go do przewodu pod napięciem. Wtedy należy osłonić przed światłem próbnik w taki sposób, aby uzyskać pewność, że neonówka świeci lub nie świeci (z tego też powodu zrobiłem zoom ostatniego zdjęcia).
  • Jak wspomniałem na początku każdy z próbników który posiadam ma inny zakres napięcia. Jeden pokaże napięcie o wartości od 220V do 250V, natomiast drugi pokaże napięcie o wartości 100 – 250V.
    Zaletą wskaźnika o mniejszym zakresie (220-250V) jest to, że wskaże nam w miarę dokładnie czy w przewodzie jest prąd o takim napięciu jakie nas interesuje. Natomiast jeśli z jakiegoś powodu w przewodzie będzie napięcie niższe np. 180V, to próbnik nie pokaże nic, a niebezpieczeństwo porażenia prądem pozostaje, także bądź ostrożny.
    Zaletą próbnika o większym zakresie jest to, że ma szansę wykryć, w przypadku mojego wskaźnika, niższe napięcie. Natomiast, gdy w instalacji elektrycznej napięcie jest niższe niż spodziewane 230V (uszkodzenie instalacji lub dostawca energii zawodzi), to ten wskaźnik nam tego nie powie.
    Także dobrze zdawać sobie z tego sprawę, mieć w podorędziu próbnik o innym zakresie pomiarowym lub uniwersalny miernik elektryczny, ale to już zupełnie inna historia o której opowiem w osobnym artykule.
  • Wskaźnik napięcia co prawda pokaże nam czy do gniazdka czy innego elementu dochodzi napięcie, natomiast nie powie nam nic na temat przewodu neutralnego. Jeśli sprawdziłeś próbnikiem że w jednej dziurce gniazdka jest napięcie, a w drugiej nie ma, a mimo to urządzenia podłączone do gniazdka nie działają, tzn. że najprawdopodobniej uszkodzony jest przewód neutralny.
  • Jeżeli okaże się, że w gniazdku w obydwóch otworach znajduje się napięcie, tzn. że w instalacji elektrycznej jest problem lub któreś urządzenie wpięte do tej innego gniazdka jest uszkodzone. Wykrywanie takiej usterki to temat na osobny artykuł (lub całą ich serię), natomiast jeśli nie znasz przyczyny i masz tylko podstawową wiedzę nt. elektryczności NIE KOMBINUJ tylko wezwij elektryka z uprawnieniami.

A na koniec…

Chciałem napisać, że wiedzę do tego artykułu zaczerpnąłem z 3 źródeł:

  1. Własnego doświadczenia.
  2. Forum elektroda.pl
  3. Bloga Czwartafaza – link prowadzi do artykułu rozszerzającego nieco wiedzę o próbnikach napięcia.

Edit!
Już po napisaniu artykułu natrafiłem na ciekawy klip video w którym omawiany jest próbnik napięcia.

Pozdrowienia dla wszystkich czytelników! 🙂
