Łączenie przewodów w praktyce czyli test złączek elektrycznych
Podczas wykonywania prac elektroinstalacyjnych wielokrotnie zachodzi potrzeba łączenia przewodów. Jako, że w przypadku domowej instalacji lutowanie jest mało efektywnym sposobem łączenia , a skręcanie przewodów (?!) wysoce niewskazane, z pomocą przychodzą nam złączki elektroinstalacyjne pod różnymi postaciami. Dzisiaj przedstawię wam najpopularniejsze (wg mnie) z nich:
- listwa zaciskowa czyli klasyczna kostka elektryczna ze złączem śrubowym
- złączka Wago z zaciskiem ruchomym
- złączka Wago z zaciskiem sprężynowym („na wcisk”)
- odpowiednik złączek Wago z zaciskiem sprężynowym
We wszystkich przykładach będziemy posługiwać się przewodami typu drut o polu przekroju (później będę pisał po prostu „przekrój”) 1.5mm2 i 2.5mm2, oraz przewodem typu linka o przekroju 4mm2.
Tyle tytułem wstępu, pora zabrać się do roboty.
Kostka elektryczna (listwa zaciskowa gwintowana)
Kostka elektryczna to klasyczny i zarazem najbardziej znany produkt do łączenia przewodów. Składa się z elementu przewodzącego z którego wyprowadzone są dwie śrubki mocujące, całość jest otoczona plastikiem, który pełni funkcję izolatora.

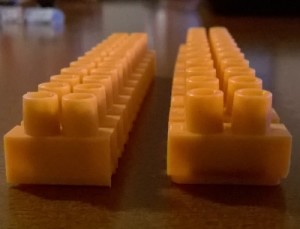

Na rynku dostępnych jest kilka standardowych rozmiarów (a oprócz tego wiele niestandardowych 🙂 ) do łączenia przewodów o powierzchni przekroju (zakres):
- 1 – 2.5 mm2
- 1.5 – 4 mm2
- 2.5 – 6 mm2
- 4 – 10 mm2
- 10 – 25 mm2
Tak , więc do wyboru do koloru (tak, są różne kolory również).
W ramach prezentacji posłużymy się najpierw kostką dla przewodów o przekroju od 1 do 2.5 mm2.
Wykonujemy połączenie przewodów typu drut
Ucinamy interesujący nas kawałek złączki. W tym przypadku będziemy łączyć dwa rodzaje przewodów (przewód fazowy – czarny i przewód neutralny – niebieski). Następnie ściągamy nożykiem (lub ściągaczem o którym szerzej piszę tutaj) izolację z przewodu (na oko z 5 mm).
 |
 |
Przykręcamy kolejno obrane z izolacji przewody do złączki. Najpierw przewód fazowy (kolejność przypadkowa)…
 |
 |
… a następnie przewód neutralny.
 |
 |
Aby upewnić się, że przewody dobrze są przymocowane, przytrzymując jedną dłonią kostkę, każdy z nich lekko nie lekko, szarpiemy. Ma trzymać.
Długość ściągniętej izolacji jest istotna, ponieważ gdy obierzemy zbyt mało izolacji z przewodu, śruba może źle go przytrzymywać, a gdy obierzemy jej zbyt dużo, możemy zablokować otwór do włożenia przewodu z drugiej strony, lub co gorsza część przewodząca będzie wystawać poza złączkę.
Więcej przewodów?
Do jednego otworu kostki możemy przykręcić większą ilość przewodów, jeśli tylko pozwala nam na to średnica otworu.
Przykładowo, weźmiemy w obroty złączkę dla przewodów o przekroju do 4mm2.
Z jednej strony przykręcimy pojedynczy przewód 1.5mm2, a z drugiej dwa przewody o tej samej średnicy.
 |
 |
Dokręcamy solidnie, a następnie sprawdzamy czy przewody dobrze trzymają i gotowe.
 |
 |
Połączenie większej liczby przewodów można również zrealizować łącząc kolejne pary złączek przy pomocy tzw. mostka.
Ale uwaga bądź przy tym rozsądny/a. W tego typu połączeniach trzeba być podwójnie ostrożnym i każdorazowo po dokręceniu sprawdzić jak trzymają przewody. „Luźne przewody” pojawiają się najczęściej, gdy w jednym otworze chcemy umieścić przewody o różnym przekroju. W taki przypadku najlepiej zaopatrzyć się w złączkę innego typu niż ryzykować luzy na złączu.
Przewód typu linka
Nie ma problemu, aby przy pomocy tej złączki przymocować przewód typu linka (przewód składający się z wielu cienkich drucików, zamiast jednego grubszego).
 |
 |
 |
Teoretycznie w przypadku takich połączeń najczęściej posiłkujemy się dodatkowymi końcówkami kablowymi (tak aby druciki nie „pouciekały” na boki). W praktyce bywa różnie i chciałem zobrazować, że opcja takiego połączenia pozostaje.
Cena
Jest to w zasadzie najtańszy typ złączek dostępnych na rynku. Złączki sprzedawane są w klastrach najczęściej po 12 szt. W przeliczeniu na pojedyncze połączenie aby złączyć zapłacimy:
- ok. 20gr za złączkę łączącą 2 przewody o przekroju 1.5mm2 lub 2.5mm2 (kostka do 2.5mm2)
- ok. 34gr za złączkę łączącą 3 lub 4 przewody o przekroju 1.5mm2 (kostka do 4mm2)
- ok. 38gr za złączkę łączącą 3 lub 4 przewody o przekroju 2.5mm2 (kostka do 6mm2)
Wrażenia
Kostka elektryczna jest przede wszystkim uniwersalna. Typ, przekrój, ani ilość przewodów nie mają większego znaczenia (przynajmniej w warunkach domowych), bo w każdym przypadku jesteśmy w stanie dobrać złączkę o odpowiednim rozmiarze. Dodatkowym plusem jest niewątpliwie cena.
Jeśli chodzi o minusy to są co najmniej dwa:
- utrudniony montaż w porównaniu do złączek innego typu – do wykonania złącza potrzebny jest śrubokręt i odpowiednie ułożenie kostki, żeby przykręcić przewody, co nie zawsze jest takie proste. Dodatkowo przewód może nie „złapać” jak należy np. gdy wkładamy dwa przewody do jednego otworu
- w przypadku połączeń większej liczby przewodów – rozmiar
- jeśli złączka będzie znajdować się w środowisku gdzie są drgania, z czasem śrubki mocujące mogą się „samoczynnie” odkręcić, a przewody poluzować / wypaść. (W domach rzadko kiedy to faktyczny problem).
Złączka Wago z zaciskiem ruchomym (uniwersalna)
Złączka Wago z zaciskiem ruchomym to zupełnie inne rozwiązanie od omawianej wyżej złączki.

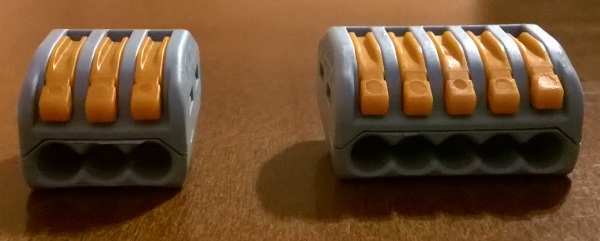

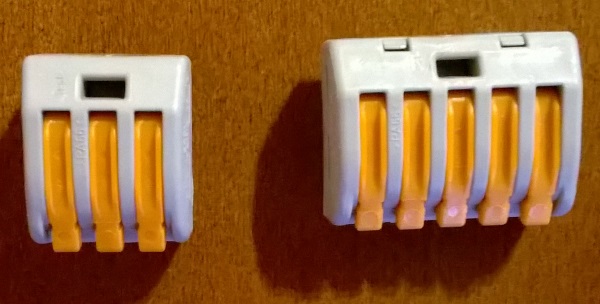

Złączka składa się z obudowy, otworów na przewody, zacisków (pomarańczowe) i otworu w górnej części obudowy (ponad zaciskami) do którego możemy włożyć próbnik napięcia lub sondę miernika w celu sprawdzenia czy do złączki poprzez któryś podłączony przewód doprowadzone jest napięcie elektryczne.
Podstawowe cechy złączki to:
- możliwość łączenia przewodów o różnych przekrojach od 0.08mm2 do 4mm2
- możliwość łączenia przewodów typu drut i typu linka
- zapinanie przewodów przy użyciu plastikowego klipsa
- złączki produkowane są w trzech wersjach: dostępne jest 2, 3 lub 5 otworów.
Nie są produkowane złączki tego typu umożliwiające złączenie przewodów o większym niż 4mm2 przekroju.
Wykonujemy połączenie przewodów typu drut
Aby wykonać połączenie, potrzebujemy jedynie noża (lub ściągacza) do usunięcia izolacji z przewodów. Producent podaje, że należy zdjąć z przewodu izolację 9-10mm (na spodniej części obudowy złączki jest wrysowana ta odległość), natomiast jeśli ściągniemy 5-6mm to złączka również bez problemu będzie trzymać.
Bierzemy złączkę w dłoń i odchylamy tyle pomarańczowych zacisków ile będziemy potrzebować.
 |
 |
Zainteresował Cię ten artykuł? To świetnie!
🎁 Mam dla Ciebie bezpłatny ebook "Przybornik Elektroinstalatora" - pigułkę wiedzy o niezbędnych narzędziach.
Zapisz się na newsletter, odbierz ebook gratis, dowiedz się więcej nt. domowej elektryki.
❗(P.S. czeka też na Ciebie świetna oferta)
Zapisując się na newsletter zgadzam się na przesyłanie na podany adres e-mail wiadomości, ofert i informacji od ELDAGO Sp. z o.o. W każdej chwili mogę wycofać zgodę.

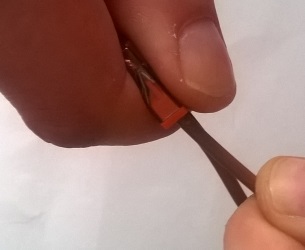

Przewód ze ściągniętą izolacją wkładamy do pierwszego otworu aż poczujemy opór…
 |
 |
…a następnie zamykamy zacisk. To samo robimy z drugim przewodem.
 |
 |
I gotowe.
 |
Przewody trzymają solidnie. Trzeba użyć sporej siły, żeby wyrwać przewody ze złączki przy zamkniętych zaciskach.
Przewód typu linka
Podobnie jak w przypadku kostki elektrycznej, złączki wago z zaciskiem ruchomym umożliwiają łączenie przewodów typu linka. Dla złączki nie ma żadnego znaczenia czy jest to drut czy linka czy kawałek wkładu do długopisu ;-). Zaciśnie i już.
 |
 |
Voila, trzyma tak samo mocno co przewody typu drut.
Więcej przewodów?
Nie ma problemu, pod warunkiem, że nie jest ich więcej niż 5 (złączka o największym rozmiarze). Później też nie ma problemu, tylko złączki trzeba połączyć mostkiem (patrz wyżej – kostki elektryczne), ale to już zajmuje sporo miejsca.
Cena
Jest to niewątpliwie najdroższa złączka z tutaj omawianych. Koszt to od ok. 1.10 zł (złączka dwuprzewodowa) do 2.00 (złączka pięcioprzewodowa).
Wrażenia
Pierwszą rzeczą którą należy powiedzieć o tej złączce to to, że jest wygodna w użyciu. Otwierasz wkładasz i zamykasz. Proste i skuteczne. Dodatkowo, można do jednej złączki podpiąć równocześnie przewody o przekroju np. 0.5mm2 i 4mm2 (inna sprawa czy ma to sens).
Do wad należy zaliczyć oprócz ceny, także maksymalną liczbę łączonych przewodów (5 szt.) oraz rozmiar, złączka jest nawet nieco większa niż kostka elektryczna dla przewodów o przekroju do 4mm2.
Złączka Wago z zaciskiem sprężynowym
Złączka Wago z zaciskiem sprężynowym nie posiada żadnych zewnętrznych elementów ruchomych, pokręteł czy zacisków. Cały mechanizm znajduje się wewnątrz. Jak to działa? Wkładasz odizolowany przewód do środka i już. Trzyma. Element sprężynowy.
Podstawowe cechy złączki to:
- możliwość łączenia przewodów różnych przekrojów od 0.5mm2 do 2.5mm2
- możliwość łączenia przewodów typu drut
- „zapinanie” przewodów na wcisk, przewód trzyma sprężyna.
- złączki produkowane są w kilku wersjach: dostępne jest 2, 3, 4, 5 lub 8 otworów.

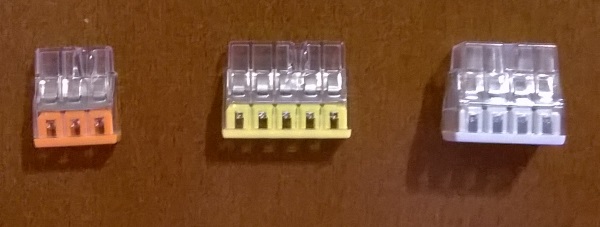

Złączki, jak widać na obrazkach powyżej, są stosunkowo płaskie i kompaktowe, dzięki czemu bardzo dobrze nadają się do zastosowań w puszkach elektroinstalacyjnych, ale czas na wnioski przyjdzie później.

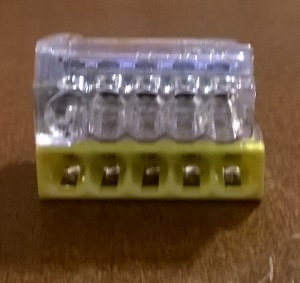

Dodaję zdjęcie frontu, ponieważ złączki te posiadają pośrodku (lub w okolicach środka) otwór do badania obecności napięcia elektrycznego na złączce przy użyciu próbnika napięcia (jest napięcie lub nie ma) lub miernika (konkretna wartość napięcia).
Wykonujemy połączenie przewodów typu drut
Aby wykonać połączenie, potrzebujemy jedynie noża (lub ściągacza) do usunięcia izolacji z przewodów. Podobnie jak przy złączce z zaciskiem ruchomym, przewód powinniśmy odizolować na długości max. 10 mm i tak samo jak wcześniej 5 czy 6 mm również daje rade.
Oki, zaczynamy!
Bierzmy odizolowaną końcówkę druta i wpychamy zdecydowanie, acz z wyczuciem w wybrany otwór złączki. Po włożeniu przewodu w okienku znajdującym się w pomarańczowej (w tym przypadku) obudowie możemy zobaczyć czy znajduje się tam izolacja przewodu. Jeśli widzimy tam goły drut tzn., że odizolowana końcówka jest zbyt długa, a jeżeli okienko w całości wypełnione jest izolacją przewodu (tak jak tutaj na brązowo) i przewód trzyma się złączki tzn. że wszystko w porządku.
 |
 |
Tak samo postępujemy z drugim i każdym kolejnym przewodem i sprawa zamknięta.
 |
 |
Jeśli jednak pomyliliśmy się (lub z jakiegokolwiek innego powodu) chcemy usunąć przewód ze złączki, musimy użyć trochę siły. Sama złączka nie ma żadnego zwalniacza zacisku, zatem przewód trzeba wyciągnąć przytrzymując jedną dłonią złączkę (i lekko nią poruszając) a drugą dłonią ciągnąć za przewód (rysunek powyżej po prawej). Prędzej czy później wyjdzie. Jak jest mnóstwo miejsca to nie ma tutaj problemu, gorzej jak jest wiele przewodów, a dostęp do złączki ograniczony.
Przewód typu linka
Tutaj nie mamy zbytniego pola manewru. Złączka nie akceptuje przewodów typu linka. Dlaczego? Ponieważ, żeby włożyć przewód do złączki musimy pokonać opór stawiany przez sprężynę w niej się znajdującą. Giętkie druciki znajdujące się w przewodach typu linka po prostu nie dają rady i się wyginają.
 |
Więcej przewodów?
Typoszereg złączek pozwala na wiele ponieważ można złączyć od 2 do 8 przewodów, w zależności od wybranej złączki. Mechanizm łączenia pozostaje ten sam.
Cena
Ceny wyżej omawianych złączek mieszczą się pomiędzy cenami za kostkę elektryczną, a cenami za złączkę z zaciskiem ruchomym. I tak, za złączkę dwuprzewodową zapłacimy ok. 0.45 zł, a za złączkę 8-przewodową ok. 1.30 zł.
Wrażenia
Tak jak napisałem we wstępie są to najmniejsze złączki z omawianych w niniejszym artykule. Sprawdzą się tam gdzie jest mało miejsca czyli najczęściej w puszkach elektrycznych znajdujących się za wyłącznikami światła, czy gniazdkami. Do zalet należy zaliczyć również szybki montaż. Złączka trzyma dobrze.
Wady? Pewnie!
- Problematyczne odłączanie przewodu od złączki.
- Obsługa przewodów o przekroju max. 2.5 mm2.
- Niemożliwe podłączenie przewodu typu linka.
Odpowiednik złączki Wago z zaciskiem sprężynowym

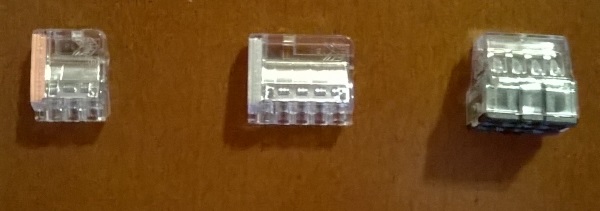

Jako ostatnie na placu boju pozostały nam złączki, które na Allegro są sprzedawane jako:
- złączki takie jak Wago
- złączki typu Wago
- złączki ala Wago (to lubię najbardziej 🙂 )
- itd.
czyli tzw. „odpowiedniki” oryginalnych złączek.
Miałem opisywać je podobnie jak pozostałe złączki, jednak po namyśle stwierdziłem, że nie ma takiej potrzeby ponieważ funkcjonalnie jest identyczna z jej oryginalną siostrzyczką. Czym się zatem różni?
Budowa złączek

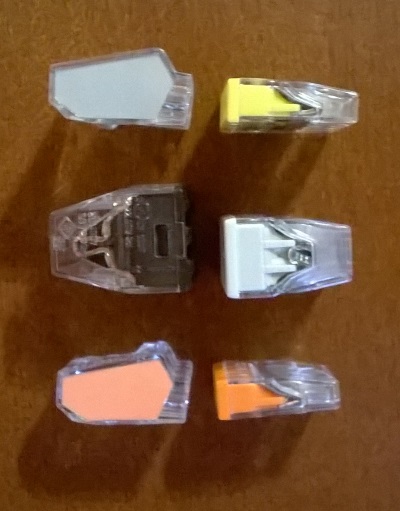

To podstawowa różnica. Sprężyna dociskająca przewód posiada inną konstrukcję co w efekcie skutkuje tym, że złączki są po prostu większe niż złączki Wago.
 |
 |

Nie przeszkadza Ci to? Świetnie. Zaoszczędzisz parę złotych. Inna sprawa, że czy to przeszkadza czy nie dowiadujemy się dopiero podczas samej instalacji. Ale alternatywa pozostaje.
Podsumowanie
Czas na kilka słów o każdym rodzaju złączki.
Listwa zaciskowa czyli kostka elektryczna
| Zalety: 1. Uniwersalna (przewody różnego typu i rozmiaru) 2. Skalowalna (można podpiąć wiele przewodów) 3. Cena |
Wady: 1. Rozmiar (przy łączeniu wielu przewodów) 2. Trudniejszy montaż w porównaniu do konkurencyjnych produktów 3. Wrażliwa na drgania |
Złączka Wago z zaciskiem ruchomym
| Zalety: 1. Uniwersalna w zakresie przekroju przewodów do 4mm2 2. Bardzo wygodna w użyciu |
Wady: 1. Rozmiar (nawet większa od kostki) 2. Największa złączka na 5 przewodów 3. Cena |
Złączka Wago z zaciskiem sprężynowym
| Zalety: 1. Rozmiar (bardzo mała) 2. Możliwość połączenia do 8 przewodów. 3. Szybki montaż |
Wady: 1. Maksymalne pole przekroju przewodu 2.5mm2 2. Niemożliwe łączenie przewodów typu linka 3. Utrudnione rozłączenie przewodu od złączki |
Odpowiednik złączki Wago z zaciskiem sprężynowym
| Zalety: 1. Możliwość połączenia do 8 przewodów 2. Szybki montaż 3. Cena |
Wady: 1. Maksymalne pole przekroju przewodu 2.5mm2 2. Niemożliwe łączenie przewodów typu linka 3. Utrudnione rozłączenie przewodu od złączki 4. Rozmiar |
