Jakiś czas temu opublikowałem obszerny artykuł o zewnętrznych czujnikach ruchu systemu alarmowego.
W domowym zaciszu dobrałem się do każdego z nich i opowiedziałem Ci o ich budowie, rodzajach, możliwościach i konfiguracji.

Przyszedł czas na konkret, czyli zainstalowanie, skonfigurowanie i ustawienie czujnika w rzeczywistych warunkach. Ze względu na to, że dom jest już dawno wykończony i nie ma możliwości poprowadzenia przewodów, skorzystaliśmy z opcji bezprzewodowej, co dodaje trochę smaczku, zarówno do konfiguracji, jak i do działania czujnika.
Ale po kolei. Z wpisu poznasz:

  1. Cel i miejsce instalacji.
  2. Model zastosowanego czujnika, jakie posiada elementy i do czego służą.
  3. Sposób połączenia czujnika z nadajnikiem komunikacji bezprzewodowej.
  4. Sposób montażu i konfigurację czujnika.
  5. Niuanse komunikacji bezprzewodowej.
  6. Testy! Czyli jak czujnik reaguje na różne zdarzenia (w tym test kota 🙂 ).
  7. W jaki sposób można ochronić całą posesję?

No to jedziemy!

1. Cel i miejsce instalacji

Na powyższym rzucie z góry widzisz dom wraz z działką. Podczas montażu tego czujnika będzie nas interesował obszar od strony drogi, obejmujący bramę wjazdową, furtkę drzwi wejściowe i bramę garażową. Chcemy czujnikiem objąć jak największy obszar tej strony budynku, żeby już na etapie sforsowania furtki czy bramy wjazdowej czujnik zareagował.

Wybraliśmy więc czujnik objętościowy, który będzie zainstalowany w narożniku budynku. Co prawda narysowana powyżej strefa działania czujnika jest poglądowa, ale będziemy dążyć ustawiając czujnik do tego, żeby:

  • “patrzył” możliwie jak najdalej (12m) wzdłuż ściany budynku,
  • nie wykrywał ruchu poza ogrodzeniem czyli zasięg w kierunku ogrodzenia nie powinien być większy niż 5m.

2. Model zastosowanego czujnika

Zastosujemy tutaj model VXI-RAM firmy Optex.

  • Jest to czujnik dualny, który posiada zarówno detektor podczerwieni (PIR) jak i mikrofalowy (MW);
  • Jest czujnikiem zaprojektowanym do komunikacji bezprzewodowej (niski pobór prądu)
  • Posiada wykrywanie zasłonięcia czujnika (antymasking).

W poprzednim artykule opisywałem budowę bliźniaczego czujnika (VXS), który jest tak naprawdę modelem VXI po liftingu. 🙂
Z tego też względu pominę kwestię budowy, przełączników i opisu konfiguracji czujnika. Pokażę natomiast co zrobić z czujnikiem po wyjęciu go z pudełka.

W pudełku oprócz czujnika znajdziemy instrukcję montażu i instalacji, parę kabelków, wkręty i taśmę samoprzylepną.

Oprócz tego do dyspozycji mamy jeszcze kilka arkuszy maskownic. Jest to tak naprawdę folia samoprzylepna powycinana w sposób odpowiedni do uzyskania obszaru detekcji zgodnego z naszym życzeniem. Jedna z maskownic posłuży nam do skrócenia pola detekcji do ww. 5m.
Osobno została dokupiona bateria CR123A i styk sabotażowy, który będzie wykrywał oderwanie czujnika od ściany.

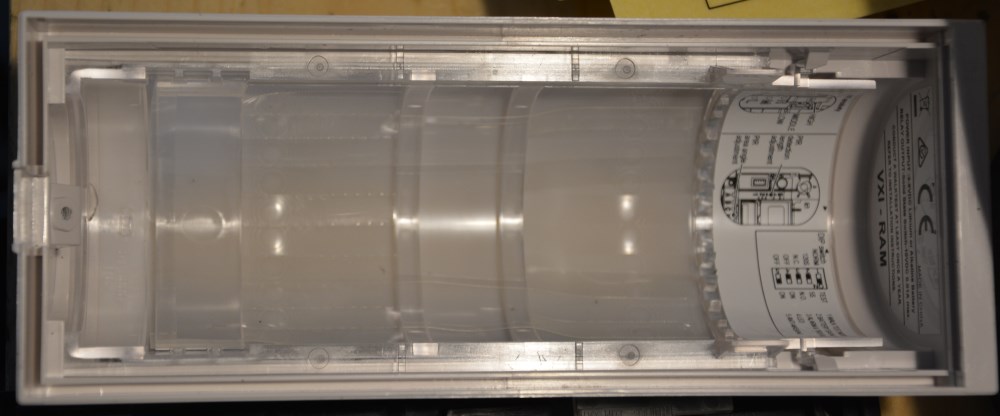

Odkręcając wkręty docieramy do kolejnych warstw czujnika. W tej chwili najbardziej interesuje nas pojemnik na nadajnik w którym opisane są kolory przewodów wychodzących z elektroniki czujnika.

A więc tak:

  • Czerwonym i czarnym dostarczymy zasilanie do czujnika
  • Białym i żółtym przekażemy sygnał alarmowy (wykrycie ruchu)
  • Zielonym i niebieskim poinformujemy użytkownika o sabotażu (zdjęcie frontu obudowy, oderwanie czujnika)
  • Brązowy, pomarańczowy i szary będzie za pomocą złączki bezpośrednio połączony z kontaktronem sabotażowym.

Trochę tego jest? E tam, to będzie szybki szpil. 😉

3. Sposób połączenia czujnika z nadajnikiem

Zanim ochoczo zabierzemy się za podłączanie nadajnika, musimy najpierw wiedzieć co to za nadajnik i z czego się składa. 🙂

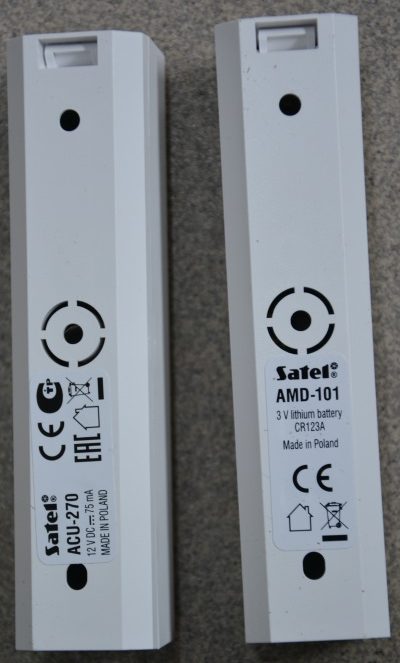

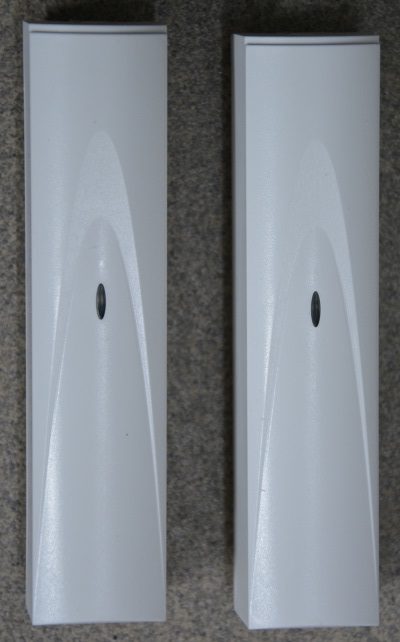

Ze względu na model centralki, poszliśmy w bezprzewodowy system ABAX firmy Satel. W tym systemie bezprzewodowymi nadajnikami są… kontaktrony. Wysyłany przez kontaktron sygnał, powinien gdzieś dotrzeć, dlatego centralka musi posiadać kontroler obsługujący transmisję. Sposób podłączenia i konfiguracji kontrolera to temat na inny artykuł. Tutaj zakładamy, że jest i działa.

Kontaktron ten posiada dwa dodatkowe piny (COM, M) do podłączenia sygnału z dowolnej zewnętrznej czujki. W tym przypadku zrezygnujemy w całości z podstawowej funkcjonalności kontaktronu. Interesowało nas będzie jedynie to co VXI będzie chciał do systemu przekazać za pomocą dodatkowych wejść.



W podstawowej konfiguracji w ten sposób połączymy czujnik z nadajnikiem:

  • Przewody zasilające zakończone specjalnymi wypustkami wpinamy pomiędzy biegun baterii, a “blaszkę” mocującą.
  • Przewody sygnałowe wpinamy odpowiednio w zaciski COM i M nadajnika

Jest tu jednak pewien szkopuł, ponieważ przewody sabotażowe wiszą niewykorzystane, a są dość istotne pod kątem bezpieczeństwa. Co prawda mamy tylko jedno wejście w nadajniku, ale jest na to prosty sposób.

Przewód szary z zielonym lutujemy i tworzymy małą pętlę sterującą.

Jeśli ruch zostanie wykryty lub ktoś zacznie majstrować przy czujniku, to obwód zostanie przerwany i nadajnik wyśle info do centralki. Co prawda będzie to ten sam sygnał zarówno przy wykryciu ruchu jak i podczas próby sabotażowej, ale grunt, że system zareaguje.

Po zlutowaniu przewodów oczywiście izolujemy część przewodzącą, a przewody żółty i niebieski wpinamy w dowolnej kolejności do zacisków M i COM (sorry, brak zdjęcia).



Po zamknięciu obudowy łączymy przewody na złączkach i gotowe.

4. Sposób montażu i konfiguracja czujnika

Jesteśmy już blisko uruchomienia. 🙂

Jeszcze przed rozpoczęciem montażu musimy wykonać dwie rzeczy.

Po pierwsze instalujemy styk sabotażowy w specjalnie przygotowanym do tego miejscu z tyłu czujnika i łączymy go z przewodami czujnika.

Po drugie naklejamy wybraną maskownicę od wewnętrznej strony czujnika. Jest to bardzo istotne, bo bez maskownicy czujnik będzie łapał przejeżdżającego po drodze sąsiada. Dla przypomnienia nam zależy na ograniczeniu zasięgu czujnika od frontu do 5m.
Ostatni etap to zamontowanie czujnika na elewacji i jego odpowiednie ustawienie.

Czujnik Optex-u powinien być zainstalowany na wysokości 0,8 – 1,2m. Powinien być również zamontowany w pionie ze względów estetycznych jak i funkcjonalnych, także przykładamy poziomicę wyznaczamy punkty i…



…nakładamy na siebie kolejne “warstwy”. Zanim założymy zewnętrzną obudowę, ustawiamy odpowiednio czujnik:

  1. Głowicę czujnika przekręcamy maksymalnie w prawo do pozycji A.
  2. Czujnik PIR pozostawiamy w pozycji 1, dzięki czemu uzyskamy maksymalny zasięg czujnika (12m).
  3. Za pomocą przełączników ustawiamy czujnik do pracy w trybie Test. W tym trybie po wykryciu ruchu będziemy widzieć mrugającą czerwoną diodę, dzięki czemu szybko sprawdzimy lokalizacje w których czujnik “łapie”.

Skąd o tym wiem? 🙂 Wszystkie informacje znajdują się oczywiście w instrukcji urządzenia.

Oprócz tego, regulujemy za pomocą przełączników czułość zarówno czujnika podczerwieni jak i elementu mikrofalowego.

5. Niuanse komunikacji bezprzewodowej

Po zainstalowaniu czujnika warto rzucić okiem na poziom sygnału bezprzewodowego, żeby nie było niespodzianek.

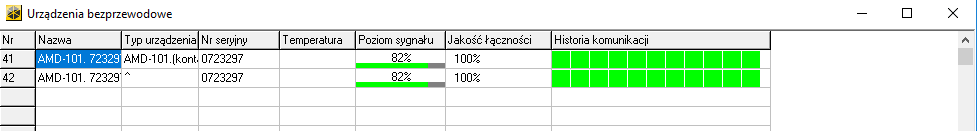

Można to zrobić z poziomu oprogramowania centralki (nie zagłębiam się, opiszę komunikację bezprzewodową osobno). Jakość łączności 100% czyli pakiety nie gubią się, a to jest najważniejsze. 🙂

Z innej beczki, w poniższych testach zauważysz na pewno opóźnienia w reakcji systemu na wykrycie ruchu. Z czego one wynikają?

  1. Z działania czujnika (wydłużenia żywotności baterii). Czujnik ma dwa ustawienia: wysyłanie informacji raz na 5 sek. lub raz na 120 sek. Zdecydowanie interesuje nas tutaj mniejsza wartość. Mimo tego, informacja może zostać przekazana do nadajnika (kontaktronu) w czasie od 0 do 5 sek.
  2. Z ustawień komunikacji bezprzewodowej. W wyniku drobnego błędu podczas konfiguracji, nadajnik nie wysyłał natychmiast informacji, tylko czekał aż zostanie zapytany przez kontroler znajdujący się przy centralce. A robi to raz na 12 sekund.

W sumie więc mamy dwa opóźnienia 5 sekund i do tego 12 sekund systemu bezprzewodowego, przez co sygnał do centralki alarmowej docierał w czasie 0 – 17 sekund w zależności od tego w jakim momencie cyklu komunikacji urządzenia się znajdują. Zostało to już skorygowane, natomiast na filmach te czasy są nieco wydłużone.

6. Testy czyli jak czujnik reaguje na różne zdarzenia

Podczas wielu testów zarówno bez kamery jak i w jej obecności, sprawdziliśmy działanie czujnika w obszarze nas interesującym i na jego granicy, a także sprawdziliśmy odporność na małe zwierzęta, co jest istotną sprawą w warunkach zewnętrznych.

Aby nie wkurzać sąsiadów zdecydowaliśmy, że podczas testów wykrycie “intruza”, zamiast załączenia zewnętrznego sygnalizatora, spowoduje jedynie zadziałanie tzw. gongu w manipulatorze (panelu sterującym) systemu alarmowego. Gotowy na akcję? 🙂

6.1. Wykrywanie intruza w obszarze działania czujnika

Nie każdy intruz będzie się tak elegancko skradał, dlatego wykonaliśmy powtórkę testu. 🙂

Intruz wykryty.
Wynik: Pozytywny

6.2. Wykrywanie intruza na granicy działania czujnika (za ogrodzeniem)

Kluczowe w tym przypadku było sprawdzenie, czy czujnik nie zareaguje, gdy przy ogrodzeniu będą przechodzić osoby postronne (lub będzie przejeżdżał samochód).

Czujnik nie reaguje na ruch poza ogrodzeniem.
Wynik: Pozytywny

6.3. Wykrywanie małych zwierząt

Czujnik nie zareagował na kota, choć “rudy” do ruchliwych nie należał. 🙂
Wynik: Pozytywny

6.4. Antymasking – odporność na zasłonięcie czujnika

Przykrycie czujnika spowodowało wyzwolenie alarmu.
Wynik: Pozytywny

7. W jaki sposób można ochronić całą posesję?

Zastosowanie jednego czujnika zewnętrznego to tak naprawdę pierwszy krok w zabezpieczeniu terenu posesji.

W przypadku tak małej działki i braku cennych rzeczy na terenie ogrodu, wystarczające powinno być dołożenie 3 czujników do ochrony każdej ściany budynku. Kwestię tą oczywiście należy rozważyć indywidualnie, aby stanowiła jedną całość z pozostałymi elementami systemu zabezpieczeń.

Podsumowanie

Nie ulega wątpliwości, że całość instalacji byłaby dużo prostsza, gdyby poprowadzony został przewód od czujnika do centralki alarmowej.
Gdy dom już jest wykończony i żona jak ognia strzeże estetyki, to rzadko można sobie na taki “luksus” pozwolić.
Najważniejsze jednak ostatecznie jest to, że bezprzewodowe rozwiązanie działa i przy odpowiedniej konfiguracji, pozwoli na szybkie wykrycie intruza zanim coś przeskrobie.

Początkowo podchodziłem do pomysłu bezprzewodowej komunikacji w systemach SSWiN z dużym dystansem. Okazuje się jednak, że jest to po prostu dobre rozwiązanie, oczywiście pod warunkiem zapewnienia odpowiedniego poziomu sygnału kontrolera bezprzewodowego. Nie możemy sobie pozwolić na utratę choćby jednej cennej informacji o wykryciu ruchu.

Testowane czujniki Optex okazały się niezłymi “kombajnami”, które można konfigurować na wiele różnych sposobów i dostosować zarówno do obserwowanego terenu jak i potrzeb gospodarza. Dodatkowy plus za solidne wykonanie. Jasne, można się przyczepić do gabarytów czujnika, ale klient szybko przeszedł nad tym do porządku do dziennego.

PS. Od pewnego czasu polecam te czujniki swoim klientom w nowo stawianych domach i jak przyjdzie moment montażu i uruchomienia, podzielę się wnioskami i dalszymi poradami na blogu. 🙂
